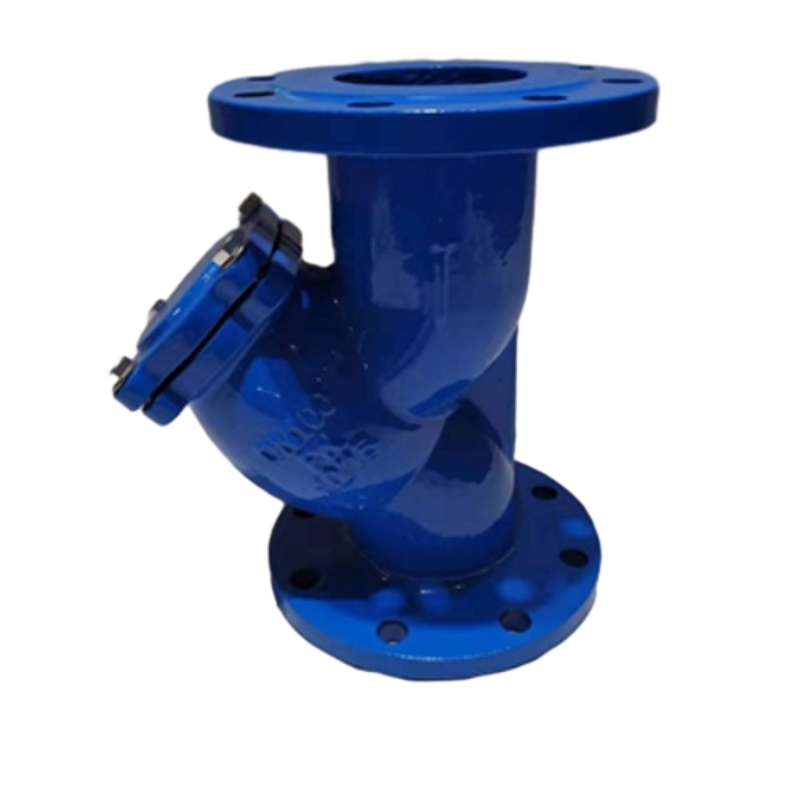

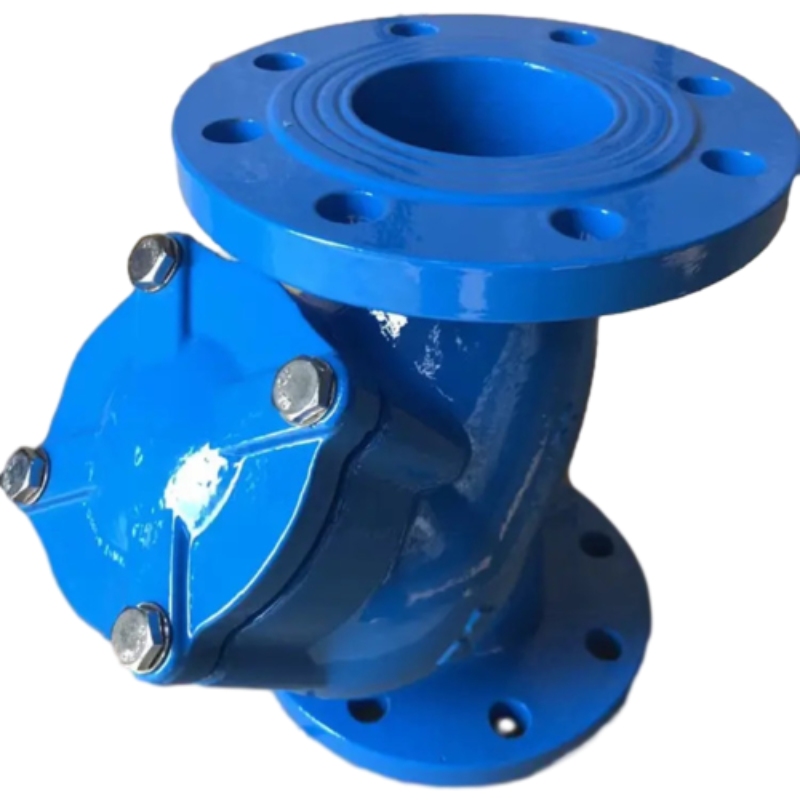

ص مصفاة النوع

إن بنية مرشح Y-type لها مقاومة منخفضة وتصريف مياه الصرف الصحي المريح.

السبب في أن شاشة المرشحات في شكل سلة مرشح أسطواني هو زيادة قوتها ، والتي تكون أقوى من شاشة الطبقة الواحدة ، ويمكن فك غطاء الحافة في الطرف السفلي من الواجهة على شكل Y لإزالة الجزيئات المودعة بشكل دوري في سلة المرشح.

يتمتع مرشح Y-type بخصائص الهيكل المتقدم والمقاومة الصغيرة وتصريف مياه الصرف الصحي المريح. يمكن أن تكون الوسيلة المناسبة لفلتر Y-type هي الماء والزيت والغاز. بشكل عام ، شبكة المياه هي 18-30 شبكة ، وشبكة التهوية هي 10-100 شبكة ، وشبكة تمرير النفط هي 100-480 شبكة. يتكون مرشح السلة بشكل أساسي من توصيل الأنابيب ، والأنابيب الرئيسية ، والمرشح الأزرق ، والشفة ، وغطاء الحافة والسحابات. عندما يدخل السائل إلى اللون الأزرق من خلال الأنبوب الرئيسي ، يتم حظر جزيئات الشوائب الصلبة في المرشح الأزرق ، ويمر السائل النظيف عبر الفلتر الأزرق ويتم تصريفه من مخرج المرشح.

1. النمذجة الجميلة ، ثقب اختبار الضغط مسبقًا على الجسم.

2. استخدام مريح وسريع. من الممكن ، وفقًا لمتطلبات المستخدم ، تغيير المكونات المشدودة على الجسم في صمام الكرة والسماح لمنفذه بالاتصال بأنبوب مياه الصرف الصحي ، يمكن أن يؤدي ذلك إلى تجريد مياه الصرف الصحي مع الضغط مع عدم إزالة غطاء المحرك.

3. يمكن توفير شاشات تصفية من دقة التصفية المختلفة وفقًا لمتطلبات المستخدم ، مما يجعل تنظيف شاشة التصفية بشكل أكثر ملاءمة.

4. تم تصميم قناة السوائل علمياً ومواثياً ، مع مقاومة تدفق أصغر وتدفق أكبر. تبلغ المساحة الإجمالية للشبكة 3-4 أضعاف مساحة DN.

5. نوع التلسكوبي يجعل التثبيت والإزالة أكثر ملاءمة.

وظيفة مصفاة النوع y

في التطبيقات الصناعية المختلفة ، يكون التشغيل الفعال للآلات والأنظمة أمرًا بالغ الأهمية. أحد المكونات الحاسمة التي تضمن موثوقية وطول هذه الأنظمة هو مصفاة النوع Y. غالبًا ما يتم تجاهله ، يلعب هذا الجهاز دورًا فعالًا في الحفاظ على سلامة السوائل.

تتمثل الوظيفة الأساسية لمصفاة النوع Y في تصفية الحطام والجزيئات غير المرغوب فيها من تدفق السوائل. يمكن أن يشمل ذلك الأوساخ والصدأ والمقياس وغيرها من الملوثات التي قد تسبب أضرارًا للمضخات والصمامات وغيرها من المعدات المصب. من خلال التقاط هذه الشوائب بشكل فعال ، يحمي مصفاة النوع Y النظام بأكمله ، مما يقلل من تكاليف الصيانة ومنع وقت تعطل غير متوقع.

ما يميز مصفاة نوع Y عن جانب أجهزة التصفية الأخرى هو تصميمه الفريد. سميت مصفاة مصفاة على شكل Y ، وتتميز بشاشة تلتقط المادة الجسيمية مع السماح للسائل بالمرور. هذا التصميم يسهل صيانة سهلة. عندما يصبح المصفاة مسدودًا ، يمكن تنظيفه بسهولة أو استبداله دون تعطيل تدفق النظام. هذه الراحة هي ميزة كبيرة في البيئات التي تكون فيها التشغيل المستمر أمرًا بالغ الأهمية.

عادةً ما تستخدم مصافي النوع Y في مختلف الصناعات ، بما في ذلك معالجة المياه ، والمعالجة الكيميائية ، والزيت والغاز. يمكن استخدامها في تكوينات خطوط الأنابيب الأفقية والرأسية ، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة. سيساعد فهم المتطلبات المحددة لنظامك في اختيار مصفاة النوع Y المناسبة ، وضمان الأداء الأمثل والحماية.

في الختام ، يعد مصفاة النوع Y مكونًا أساسيًا في العديد من أنظمة معالجة السوائل. تمتد وظيفتها إلى ما وراء مجرد التصفية ؛ إنه يعزز موثوقية العملية بأكملها ، مما يضمن في النهاية الكفاءة وفعالية التكلفة. من خلال الاستثمار في مصفاة نوع Y الصحيح ، يمكن للشركات حماية معداتها والحفاظ على التدفقات التشغيلية السلسة ، مما يبرز أهمية هذا الجهاز الذي لا يحظى بالتقدير.

من DN15 إلى DN400: كيف يصبح مصفاة النوع Y هذا ماجستير حطام خط أنابيب

يحدد مصفاة Y-Type من Storaen المعيار لحماية خطوط الأنابيب متعددة الاستخدامات ، مما يوفر نطاقًا لا مثيل له-من DN15 المضغوط (0.5 ”) إلى DN400 من الدرجة الصناعية (16 ”)-وهذا يتكيف بسلاسة مع التطبيقات الصناعية السكنية والتجارية والثقيلة. بصفتنا مصفاة معدنية رائدة ومزود مصفاة من الحديد الزهر ، فإننا نجمع بين مواد قوية وهندسة دقيقة وميزات قابلة للتخصيص لتقديم حل عالمي لمحاصرة الصدأ والمقياس والرمل والمواد الصلبة الأخرى في جميع مقاييس خطوط الأنابيب.

تصميم شامل لكل تطبيق

1. الأنظمة المصغرة (DN15 – DN50 / 0.5 ‘ – 2”)

مثالية للسباكة السكنية ، وحدات HVAC ، والآلات الصغيرة ، تتميز مرشحات Y-type (على سبيل المثال ، DN25) بأجسام الحديد الزهر الخفيف أو الكربون مع اتصالات ملولبة ، مما يضمن سهولة التثبيت في المساحات الضيقة. تزيل شاشة الفولاذ المقاوم للصدأ 20-200 (304/316L) الجزيئات التي تصل إلى 75 ميكرون ، وحماية الحنفيات والصمامات والمضخات من الحطام دون تقييد التدفق – الناقص للحفاظ على ضغط الماء في المجمعات السكنية أو المطابخ التجارية.

2. خطوط أنابيب صناعية متوسطة الحجم (DN65-DN200 / 2.5 ”-8”)

العمود الفقري في مصانع التصنيع وشبكات المرافق ، هذه المصافي ذات الحواف (اتصالات RF/FF لكل SH/T3411) توازن المتانة والكفاءة:

البناء الثقيل: QT450 DUCTILE IRONE أو WCB الصلب الكربوني يقاوم تصنيفات الضغط حتى 16 ميجا باسا ودرجات حرارة من -5 درجة مئوية إلى 450 درجة مئوية ، مما يجعلها مناسبة للبخار والزيت والوسائط الكيميائية.
الترشيح المحسن: يزيد التصميم على شكل Y مساحة المرشح بنسبة 40 ٪ مقارنة بالنماذج المضمنة ، مما يقلل من انخفاض الضغط ويسمح بنسبة 99 ٪ من الجسيمات من 50 إلى 500 ميكرون-مثالية لحماية المضخات ، والمبادلات الحرارية ، وصمامات التحكم في معالجة الأغذية أو الخطوط الكيميائية.

3. الأنظمة الصناعية واسعة النطاق (DN250-DN400 / 10 ”-16”)

بالنسبة لمحطات توليد الطاقة ، المصافي ، والتطبيقات البحرية ، تقدم مصافينا الضخمة من النوع Y أداءً لا هوادة فيه:

الهيكل المعزز: تتعامل الشفاه السميكة والأجسام المضلعة مع 2000 كيلوغرام وتدفقات عالية السرعة ، في حين أن الغطاء المركزي السريع للإصدار يتيح إزالة الحطام الآمن والفعال دون تفكيك خط الأنابيب-مفتاح التقليل من وقت التوقف عن العمل في بيئات الإنتاج المستمر.
حلول الشبكات المخصصة: اختر 10-480 مرشحات شبكية (الفولاذ المقاوم للصدأ أو مونيل) لتتناسب مع احتياجات الوسائط المحددة ، من الترشيح الرملي الخشن في أنظمة مياه التبريد إلى إزالة الجسيمات الدقيقة في خطوط الأنابيب الصيدلانية.

ميزات عالمية للتكامل السلس

براعة الاتصال: متوفرة مع نهايات الخيوط أو الملحومة أو ذات الحواف ، تناسب مصافي Y-type معايير ASME و DIN و JIS ، مما يلغي متاعب المحول في المشاريع العالمية.
تصميم الصيانة المنخفضة: تتيح سلة قابلة للإمالة وصمام التصريف الاختياري تفريغ الحطام السهل دون إزالة مصفاة ، في حين أن شاشات الشبكة القابلة لإعادة الاستخدام تقلل من تكاليف التشغيل بنسبة 30 ٪ مقارنة بالبدائل المتاح.
خيارات المواد: اختر من الحديد الزهر (فعال من حيث التكلفة للماء/الغاز) ، والفولاذ المقاوم للصدأ (مقاوم للتآكل للمواد الكيميائية) ، أو الحديد الدكتايل (القوة العالية للضغوط القصوى)-احصل على الأنواع المناسبة من مصفاة لكل حالة عمل.

لماذا يقود Storaen في الترشيح بالحجم الكامل

الموثوقية المعتمدة: تتماشى ISO 9001 واختبارها وفقًا لمعايير GB/T14382 ، يتضمن كل مصفاة تقريرًا ماديًا وشهادة اختبار الضغط ، مما يضمن السلامة في التطبيقات الحرجة.
الخبرة الهندسية: يساعد فريقنا في اختيار مصفاة من النوع Y الأمثل بناءً على معدل التدفق ، ونوع الوسائط ، ودقة الترشيح-حتى بالنسبة لخطوط الأنابيب غير القياسية (على سبيل المثال ، تقليل المحملات أو تخطيطات الحافة المخصصة).

حل جميع تحديات حطام خطوط الأنابيب الخاصة بك

سواء أكان حماية سخان المياه السكنية ، أو الحفاظ على خط إنتاج المصنع ، أو تأمين نظام التبريد في السفينة البحرية ، يقدم مصفاة Y-type في Storaen أداءً ثابتًا. من خلال الجمع بين متانة مصافي الحديد الزهر ، ، وقدرة على تكييف المصافي ذات الحواف ، ودقة مرشحات Y-type ، فقد أنشأنا حلًا عالميًا يثبت: عندما يتعلق الأمر بحماية خطوط الأنابيب ، لا يتناسب حجم واحد-لكن مجموعتنا.

منقذ خط الأنابيب الكيميائية: كيف تصف مصافي النوع Y الصدأ وحماية المضخات والصمامات

في المعالجة الكيميائية ، تشكل الصدأ ، والحطام ، والحطام المعدني تهديدًا صامتًا للمضخات والصمامات والأدوات الدقيقة-حتى تتدخل مصفاة من نوع Storaen من النوع Y ، المصممة للبيئات الصناعية القاسية ، وأنواعنا من مصافينا تعمل كخط أول من الدفاع ، مما يضمن التدفق دون انقطاع أثناء وجواد المعدات الهامة من الضرر الفاحص. إليكم كيف يصبح مصفاة Y من النوع الوصي الذي لا غنى عنه لخطوط الأنابيب الكيميائية.

الترشيح الدقيق: إيقاف الصدأ في مساراته

يعد التصميم الفريد لفلتر Y-type مفتاح قوته الواقية:

درع شبكة من الفولاذ المقاوم للصدأ: متوفر في 10-480 شبكة (304/316L) ، تقوم الشاشة بفخار جزيئات صغيرة تصل إلى 30μm – بما في ذلك رقائق الصدأ ، وخبث لحام ، وشظايا المحفز – مع معدل التقاط 99 ٪. في خطوط مدخل المضخة ، يمنع هذا تآكل المكره ، بينما في صمامات التحكم ، فإنه يتوقف عن ارتداء المقاعد التي قد تؤدي إلى تسرب أو تنظيم فاشل.
تحسين التدفق على شكل Y: يزيد السكن الزاوية مساحة الترشيح بنسبة 30 ٪ مقارنة بالنماذج المضمنة ، مما يقلل من انخفاض الضغط ويسمح للحطام بالاستقرار في السلة دون تعطيل التدفق-حرجة للحفاظ على ضغط ثابت في خطوط تغذية المفاعل أو أعمدة التقطير.

المتانة للوسائط الكيميائية العدوانية

تتطلب خطوط الأنابيب الكيميائية مصافي المعادن التي تقاوم التآكل ودرجات حرارة عالية:

التميز المادي: اختر من مصافي الحديد الزهر (QT450 الحديد الدكتلي للوسائط المتآمرية المعتدلة) أو متغيرات الفولاذ المقاوم للصدأ (316L للمواد الكيميائية القاسية مثل حمض الكبريتيك) ، وكلاهما تم تقييمه لدرجات حرارة تصل إلى 450 درجة مئوية وضغوط إلى 16 ميغابتا في البكالوريا.
القوة ذات الحواف: توفر مصفاة ذات حجارة (اتصالات RF/FF لكل SH/T3411) تكاملًا مقاومًا للتسرب ، مع وجود شعوبية سميكة تقاوم التوسع الحراري في خطوط الأنابيب المتسخلة البخارية ، مما يمنع فشل المفصل الذي يمكن أن يعرض الأنظمة للملوثات.

الموضع الاستراتيجي لتحقيق أقصى حماية

1. حماية المضخة

مثبتة في اتجاه المنبع من المضخات الطرد المركزي ، يحجب مصفاة Y-type جزيئات الصدأ من شفرات المكره الضارة ، مما يقلل من الاهتزاز ويمتد عمر المضخة بنسبة 25 ٪. في مضخات القياس الكيميائي ، يمنع انسداد مقعد الصمام ، مما يضمن جرعة دقيقة في عمليات البلمرة.

2. الحفاظ على الصمام

بالنسبة لصمامات العالم والتحقق من الصمامات في الخطوط العالية ، فإن شبكة مصفاة الدقيقة (شبكة 200-480) تمنع حطام الملليمتر الفرعي من تسوية أسطح الختم ، وتجنب الإغلاق المكلف لإصلاح الصمامات أو البدائل.

3. استقرار العملية

يمنع المنبع من المبادلات الحرارية أو المرشحات ، فهي تمنع القطع من رواسب المقياس ، والحفاظ على كفاءة نقل الحرارة وتقليل تردد التنظيف في دوائر مياه التبريد.

حماية العمليات الكيميائية الخاصة بك اليوم

في النباتات الكيميائية ، حيث يمكن للجسيم الواحد أن يعطل الإنتاج ، تقدم مصافي Storaen من النوع Y دقة الترشيح والمتانة الوعرة اللازمة لحماية المضخات والصمامات وسلامة العملية. من خلال الجمع بين تقنية الشبكات المتقدمة والمواد المقاومة للمواد الكيميائية ، تحول أنواعنا من المصافي المخاطر المرتبطة بالصدأ إلى راحة البال-بحيث يمكن أن تعمل خطوط الأنابيب بكفاءة الذروة ، يومًا بعد يوم. استكشف حلول Filter Y-type واكتشف لماذا تثقنا الصناعات في الحفاظ على نظافة أنظمتها الحرجة نظيفة وآمنة ، وتشغيلها.

ما هو مصفاة نوع Y وكيف تعمل؟

AY Type Courser هو مكون حاسم في أنظمة السوائل ، المصمم لتصفية الشوائب والحطام من الأنابيب. يسمح التكوين الفريد على شكل Y بتدفق فعال مع تقليل انخفاضات الضغط. يتميز مصفاة بشاشة شبكية تلتقط الجزيئات مع مرور السوائل ، مما يضمن أن نظامك يعمل بسلاسة وكفاءة.

ما هي المواد التي يصنعها مصفاة نوع Y؟

تم بناء مصفاة من النوع Y من الفولاذ المقاوم للصدأ عالي الجودة ، مما يوفر مقاومة تآكل ممتازة ومتانة. يضمن هذا الاختيار المادي طول العمر والموثوقية ، مما يجعل مصفاةنا مناسبة لمجموعة متنوعة من التطبيقات عبر الصناعات المختلفة ، بما في ذلك المياه والنفط والغاز.

هل يمكن تثبيت مصفاة نوع Y في أي موضع؟

نعم ، مصفاة نوع Y متعددة الاستخدامات ويمكن تثبيتها في اتجاهات أفقية أو رأسية. ومع ذلك ، نوصي باتباع إرشادات التثبيت المحددة للحفاظ على الأداء الأمثل وضمان الترشيح الفعال. الرجوع دائمًا إلى دليل المنتج لأفضل الممارسات.

كيف أقوم بتنظيف أو الحفاظ على مصفاة نوع Y؟

صيانة مصفاة نوع y بسيطة نسبيا. نوصي بالشيكات الدورية بناءً على نظافة السائل وحالة شاشة الشبكة. للتنظيف ، يمكنك فك غطاء مصفاة ، وإزالة الشبكة ، وشطفه بالماء أو استخدام حلول التنظيف المناسبة. تساعد الصيانة المنتظمة على ضمان الوظائف طويلة الأجل وتقليل وقت التوقف المحتملة.

ما هو الحد الأقصى لتصنيف الضغط لمصفاة نوع Y؟

تم تصميم مصفاة Type الخاصة بنا للتعامل مع الحد الأقصى لتصنيف الضغط يصل إلى 150 رطل / بوصة مربعة ، مما يجعله مناسبًا لمعظم التطبيقات القياسية. ومع ذلك ، يرجى الرجوع إلى مواصفات المنتج للحصول على معلومات مفصلة عن تدرجات الضغط ، لأن استخدام مصفاة ما بعد قدرته المقدرة قد يؤدي إلى مشكلات في نظامك.

هل مصفاة نوع Y مناسبة للتطبيقات ذات درجة الحرارة العالية؟

نعم ، تم تصميم مصفاة Y Type الخاصة بنا لتحمل درجات حرارة عالية عادةً في التطبيقات الصناعية. يضمن بناء الفولاذ المقاوم للصدأ أن يحافظ مصفاة على سلامته حتى تحت الحرارة الشديدة. لحدود درجة حرارة محددة ، يرجى الرجوع إلى مواصفات المنتج للحصول على إرشادات مفصلة.

ما هي الأحجام المتاحة لمصفاة نوع Y؟

نحن نقدم مصفاة Y Type في مجموعة متنوعة من الأحجام لتلبية احتياجاتك المحددة ، والتي تتراوح قطرها من 1 بوصة إلى 6 بوصات. يرجى التحقق من قائمة منتجاتنا للأحجام المتاحة وتحديد أفضل ما يطابق أبعاد خط الأنابيب.
