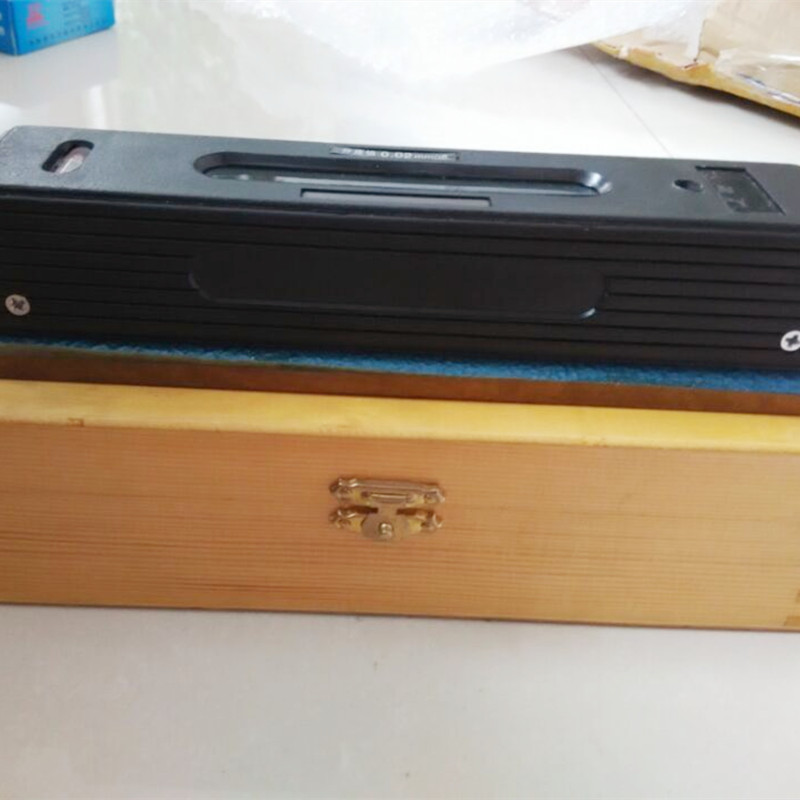

مستوى شريط

• - القارورة الرئيسية القابلة للتعديل 0.0002 "/10"
• - قاعدة v-groved.
• - مع قارورة الاختبار المتقاطع.
• - جسم الحديد الزهر القوي.
• - بالمقارنة مع مستويات الدقة الرئيسية العادية ، تم تصميم هذا المستوى وإنتاجه في بيئة أكثر تطوراً.
•
• نقاط المنتج وتطبيقات مستوى الشريط: احتياطات لاستخدام مستوى الشريط:
• 1. قبل القياس بمستوى الشريط ، يجب تنظيف سطح القياس بعناية ومسحه جافًا للتحقق من وجود عيوب مثل الخدوش والصدأ والبورز.
• 2. قبل القياس بمستوى الشريط ، تحقق مما إذا كان موضع الصفر صحيحًا. إذا لم يكن دقيقًا ، فيجب ضبط المستوى القابل للتعديل ، ويجب إصلاح المستوى الثابت.
• 3. عند القياس بمستوى الشريط ، ينبغي تجنب تأثير درجة الحرارة. السائل داخل المستوى له تأثير كبير على التغيرات في درجة الحرارة. لذلك ، يجب إيلاء الاهتمام لتأثير حرارة اليد ، وضوء الشمس المباشر ، وسوء التنفس على المستوى.
• 4. في استخدام مستوى الشريط ، يجب أن يتم القراءة في موضع المستوى الرأسي لتقليل تأثير المنظر على نتائج القياس.
•

• معلمة المنتج


• Gauge Gauge M Bar Level Gauge المواصفات MM: الدقة: 0.02 مم/م.

ما هو مستوى البار؟ الاختلافات الرئيسية من مستويات الإطار

​
مستوى الشريط هو أداة دقيقة وخطية مصممة لقياس الاستقامة والمحاذاة والميل على الأسطح المسطحة أو الأسطوانية – المطالبة بالتطبيقات الصناعية حيث تكون المساحة محدودة أو قطع عمل أسطواني (على سبيل المثال ، أنابيب ، مهاوي الماكينة) تحتاج إلى فحص. في Storaen ، تتميز مستويات البار لدينا بجسم من الحديد الزهر الوعرة مع قاعدة V-Groed ، مما يسمح بوضع آمن على الأسطح المستديرة ، وقارورة فقاعة واحدة دقيقة للكشف عن إمالة خفية (منخفضة تصل إلى 0.02 مم/م). ولكن كيف يختلف عن مستوى الإطار؟ دعنا نتفكك الفروق الرئيسية:​

1. التصميم والهيكل​

مستوى الشريط: التصميم الخطي ، ذو المحور الواحد مع أخدود على شكل V على طول القاعدة (حاسم في الكائنات الأسطوانية) وواحدة أو اثنين من قوارير الفقاعات (الأفقية/العمودية). خفيفة الوزن ومحمولة ، مثالية للمساحات الضيقة أو القياسات أثناء التنقل.​

مستوى الإطار (على سبيل المثال ، مستوى الإطار الدقيق): إطار مستطيل ذو أربعة جوانب مع أسطح عمل متعددة (الأمام والخلف والأعلى والقاع) ، ودعم قياسات أفقية ورأسية على الطائرات المسطحة. أكبر وأكثر تنوعا للتفتيش المعقدة متعددة السطح.​

2. تركيز القياس​

مستوى الشريط: متخصص في المحاذاة الأسطوانية (على سبيل المثال ، التحقق من استقامة أدلة أدوات الآلة ، وتركيبات الأنابيب) والتسطيح في الطائرة الواحدة. يضمن V-Groove اتصالًا مستقرًا مع مهاوي مستديرة ، مما يلغي الانزلاق أثناء القياس.​

مستوى الإطار: يتفوق في عمليات فحص التسطيح متعددة الأبعاد (أفقي ، عمودي ، مربع) على الأسطح المسطحة الكبيرة مثل قواعد الماكينة أو أطر البناء أو طاولات النجارة. توفر حوافها الأربعة نقاط مرجعية لمهام الزاوية والمحاذاة المعقدة.

​
3. سيناريوهات الدقة والتطبيق​

توفر كلتا الأداة دقة عالية (0.02 مم/م معيار في Storaen) ، لكن نقاط قوتها تكمن في حالات الاستخدام المختلفة:​

استخدم مستوى الشريط عند العمل مع المكونات الأسطوانية ، أو القضبان الضيقة ، أو في المساحات المحصورة حيث تكون أداة مضغوطة ضرورية.​
اختر مستوى الإطار (وخاصة مستوى الإطار الدقيق) عند قياس الأسطح المسطحة ، أو التحقق من الزوايا اليمنى ، أو الحاجة إلى ردود فعل أفقية/عمودية متزامنة في ورش العمل أو مواقع البناء أو إعدادات آلة CNC.​

4. خبرة Storaen في كلتا الفئتين​

في Storaen ، نقوم بتهدئة مستويات البار للموثوقية الوعرة-تقاوم أجسام الحديد الزهر التآكل وتأثيرها ، في حين أن V-Groove يخضع لضمان طحن دقيق لضمان ملاءمة أسطوانية مثالية. تتميز مستويات الإطارات الخاصة بنا ، بما في ذلك سلسلة مستوى الإطارات الدقيقة الممتازة ، إطارات الألومنيوم من فئة الطائرات والأنظمة المزدوجة للدقة متعددة السطح التي لا مثيل لها.​

سواء كنت بحاجة إلى قابلية نقل مستوى الشريط أو براعة مستوى الإطار ، فإن أدوات Storaen من الدرجة الصناعية تقدم الدقة والمتانة التي تطلبها مشاريعك. استكشف مجموعتنا اليوم للعثور على حل القياس الصحيح لتطبيقك.

مستوى الشريط عالي الدقة: مواصفات دقة 0.02 مم/م

في Storaen ، تعيد سلسلة مستوى البار لدينا تعريف القياس الدقيق بدقة 0.02 مم/م رائدة في الصناعة-تم تصميمها للمهام التي يمكن أن تؤثر حتى على انحراف أصغر في المشروع. تعني هذه المواصفات أن أداةنا تكتشف إمالة 0.02 ملم فقط على طولها 1 متر ، مما يضع المعيار للمحاذاة الحرجة في تطبيقات الصناعية والتصنيع والصيانة.​

1. معايرة تقنية قارورة الفقاعات​

إن قلب دقة مستوى البار لدينا هو قارورة الفقاعة التي تمت معايرتها بدقة ، والتي تم إنشاؤها باستخدام الزجاج البصري من الدرجة البصرية والسوائل المستقرة لدرجة الحرارة لتقليل أخطاء التمدد. تخضع كل قارورة لعملية معايرة من 3 خطوات ، مما يضمن أن الفقاعة تقع في الوسط تمامًا عندما يكون السطح أفقيًا أو عموديًا تمامًا. هذا يزيل التخمين ، ويوفر قراءات واضحة وقابلة للتكرار حتى في البيئات المتقلبة.​

2. قاعدة V-Grooved الدقيقة​

يتميز مستوى البار لدينا بأرض أخدود على شكل حرف V لتحمل على مستوى الميكرون ، مما يضمن الاتصال السلس مع الأسطح الأسطوانية مثل مهاوي الماكينة أو الأنابيب أو أدلة السكك الحديدية. يزيل زاوية الأخدود التي تبلغ 120 درجة وسطح المرآة (RA ≤ 0.8μm) تناقضات الانزلاق والقياس ، مما يجعلها مثالية لفحوصات الاستقامة على قطع العمل المستديرة ، حيث تكون الدقة غير قابلة للتفصيل.

​
3. البناء الوعرة للأداء المستقر​

يقع مستوى البار في جسم من الحديد الزهر المعالج بالحرارة ، ويقاوم التوسع الحراري والإجهاد الميكانيكي ، مع الحفاظ على دقة 0.02 مم/م عبر درجات حرارة -10 درجة مئوية إلى 50 درجة مئوية. يضعف التصميم الأساسي الصلب الاهتزازات من الآلات الصناعية ، في حين أن طلاء المينا المضاد للتآكل يحمي من النفط ، المبرد ، والرطوبة ، وهو أمر مهم لدقة طويلة الأجل في بيئات ورشة العمل القاسية.​

4. التطبيقات التي تهم الدقة أكثر​

من محاذاة أدلة أدوات آلة CNC إلى التحقق من استقامة بكرات النقل أو منشآت خطوط الأنابيب ، يوفر مستوى شريط الدقة العالي موثوقية لا مثيل لها. يثق المهندسون والفنيون بتصنيفها 0.02 مم/م:​

إعداد أداة الآلة: ضمان محاذاة المغزل لمنع عيوب الشغل​
التفتيش المكون للفضاء: التحقق من صحة أسطوانية التحمل​
صيانة المعدات الثقيلة: معايرة مهاوي الأسطوانات الهيدروليكية للتشغيل السلس​

5. التزام Storaen بالدقة​

يترك كل مستوى شريط مصنعنا مع شهادة معايرة يمكن تتبعها ، مما يؤكد الامتثال لمعايير ISO 17025. نخضع كل أداة لمراجعة جودة من 12 نقطة ، بما في ذلك اختبار التسطيح ، وفحوصات استقرار الفقاعات ، وركوب الدراجات في درجة الحرارة ، لضمان أن مواصفات 0.02 مم/م تنطبق خلال دورة حياتها.​

عندما يتطلب مشروعك قياسات ، يمكنك مشاركة سمعتك عليها ، فاختر مستوى Storaen Bar – حيث ليست دقة 0.02 مم/م مجرد مواصفات ، بل وعد بالدقة دون حل وسط.

تطبيقات مستوى الشريط: قياس قطع العمل الأسطوانية و V-Grooves

في القياس الصناعي ، تتفوق مستويات الشريط في المهام الدقيقة التي تنطوي على أسطح أسطوانية والهياكل على شكل V-حيث يتفوق تصميمها المتخصص على الأدوات العامة. في Storaen ، تم تصميم سلسلة مستوى البار لدينا لمعالجة هذه التحديات بدقة وموثوقية لا مثيل لها ، مما يجعلها الخيار المفضل للمهنيين الذين يعملون مع قطع عمل أسطواني ، وأدلة أدوات الآلة ، والمكونات V-Groed.

1.

تقوم الميزة المميزة لمستوى البار-القاعدة V-Groved-بإنشاء واجهة آمنة ومستقرة مع أسطح مستديرة ، مثل:

مهاوي الأدوات الآلية: عند محاذاة مهاوي المغزل CNC أو بكرات النقل ، يضمن مستوى شريط Storaen الحد الأدنى من الجريان من خلال اكتشاف الطعلات الدقيقة (منخفضة تصل إلى 0.02 مم/م) على طول المحور الطولي للأسطوانة. يتوافق زاوية V-Groove 120 درجة وسطح الأرض الدقة (RA ≤ 0.8μm) تمامًا مع هندسة الأسطوانة ، مما يلغي أخطاء الانزلاق والقياس.

منشآت خطوط الأنابيب: في أنظمة الأنابيب النفطية والغاز أو الصناعية ، يتحقق مستوى الشريط الخاص بنا من استقامة مقاطع الأنابيب أثناء التجميع ، مما يمنع اختلال الاختلال الذي قد يسبب عدم كفاءة التدفق أو الإجهاد الهيكلي. يتناسب تصميمه المدمج بسهولة مع مساحات قناة ضيقة ، حيث تفشل الأدوات ذات السائبة في الوصول إليها.

2. معايرة مكون V-Groove

تشير الهياكل V-Groved-في التركيبات ، والمقاييس ، وأنظمة السكك الحديدية- يتفوق مستوى شريط Storaen هنا:

اختبار V-Groove Squareness: يكشف وضع المستوى عبر اثنين من V-Groves (على سبيل المثال ، في شرائح الأدوات الآلية) عن انحرافات زاوية ، مما يضمن مكون المكونات بشكل صحيح للحركة الخطية السلسة.
محاذاة القضبان الموجهة V: في خطوط التصنيع الآلية ، يضمن مستوى البار لدينا أن القضبان الموجهة V متوازية تمامًا ، مما يقلل من التآكل على العربات المتحركة والحفاظ على الدقة الموضعية للذراعين الآليين أو معالجات المواد.

3. مهام دقيقة للسيارات

في الصناعات التي يتم قياس التسامح في الميكرونات:

تجميع السيارات: أثناء تثبيت توليد القوة ، تضمن أدائنا محاذاة أعمدة الكامات والأعمدة المرفوعة ضمن المواصفات ، مما يمنع مشكلات الأداء المكلفة أسفل الخط.

4. لماذا تؤدي مستويات شريط Storaen في قياس أسطواني

تجمع مستويات البار لدينا ثلاث مزايا رئيسية لهذه التطبيقات:

بناء الحديد الزهر الوعرة: يقاوم الآثار والتقلبات الحرارية في ورش العمل القاسية ، مع الحفاظ على الدقة على مدار سنوات من الاستخدام الكثيف.
قوارير الفقاعات البصرية من الدرجة البصرية: توفير قراءات فورية لا لبس فيها حتى في ظروف الإضاءة المنخفضة ، مما يقلل من وقت القياس بنسبة 30 ٪ مقارنة بالمستويات العامة.
المعايرة التي يمكن تتبعها: كل أداة تأتي مع تقرير معتمد من ISO 17025 ، مما يضمن دقة 0.02 مم/م معايير دولية للمهام الحرجة.

سواء كنت تقوم بمحاذاة عمود واحد أو إدارة تثبيت صناعي معقد ، فإن مستوى شريط Storaen يوفر الدقة والمتانة اللازمة للحفاظ على قطع العمل الأسطوانية والمكونات V-Groed ضمن التسامح. ثق بالأداة المصممة للتحديات الفريدة لقياس السطح المستدير ، لأنه في التصنيع ، يمكن أن يحدث منحنى أصغر الفرق الأكبر.
