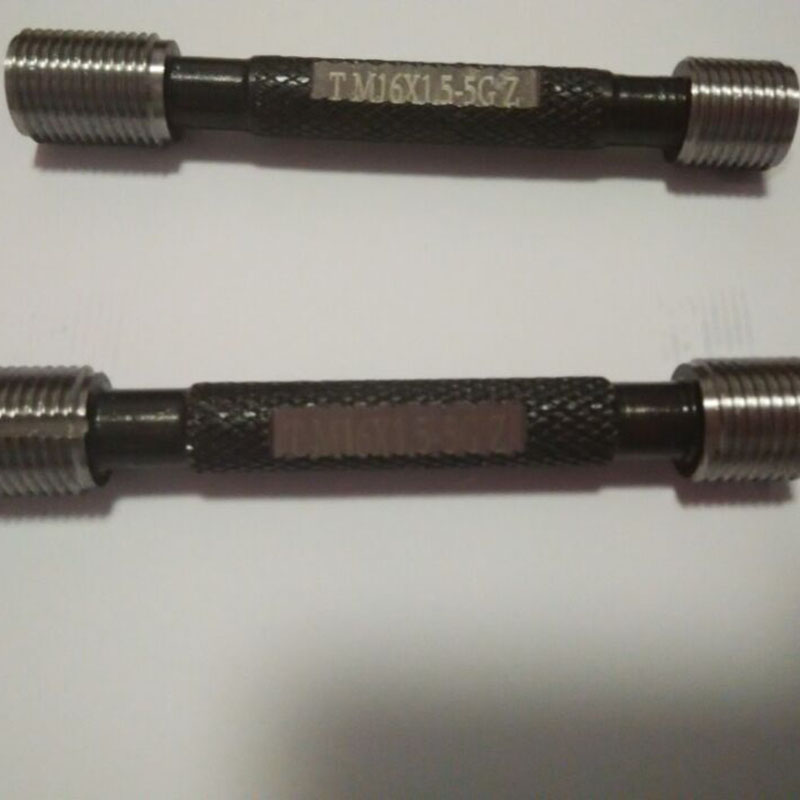

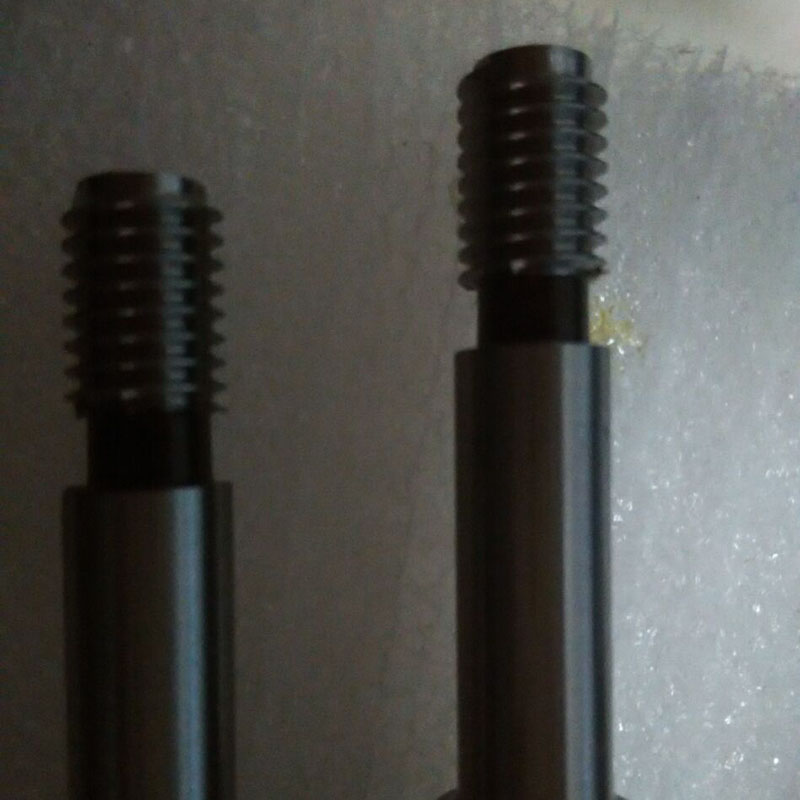

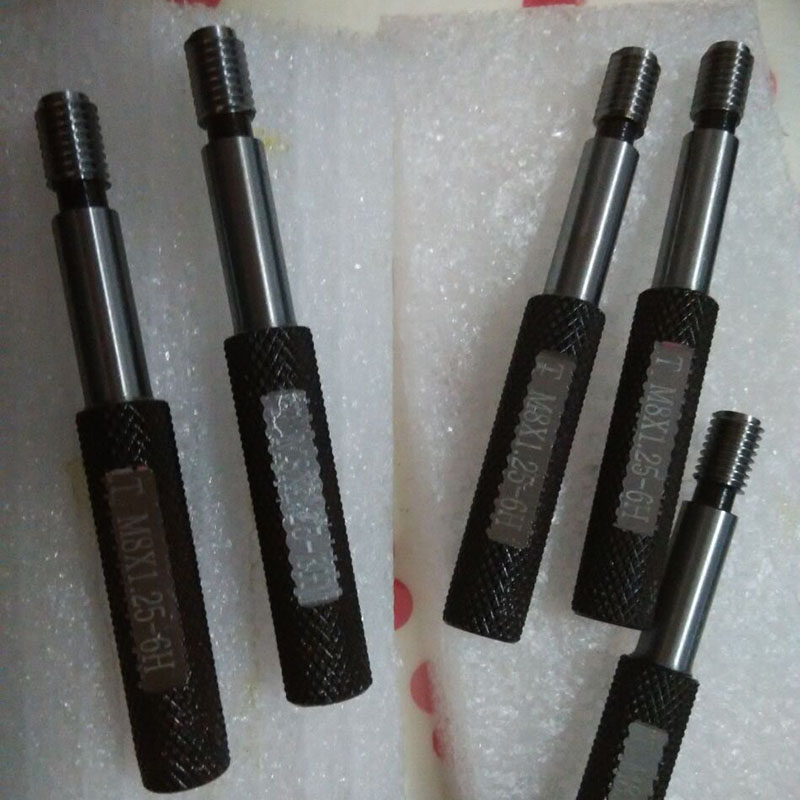

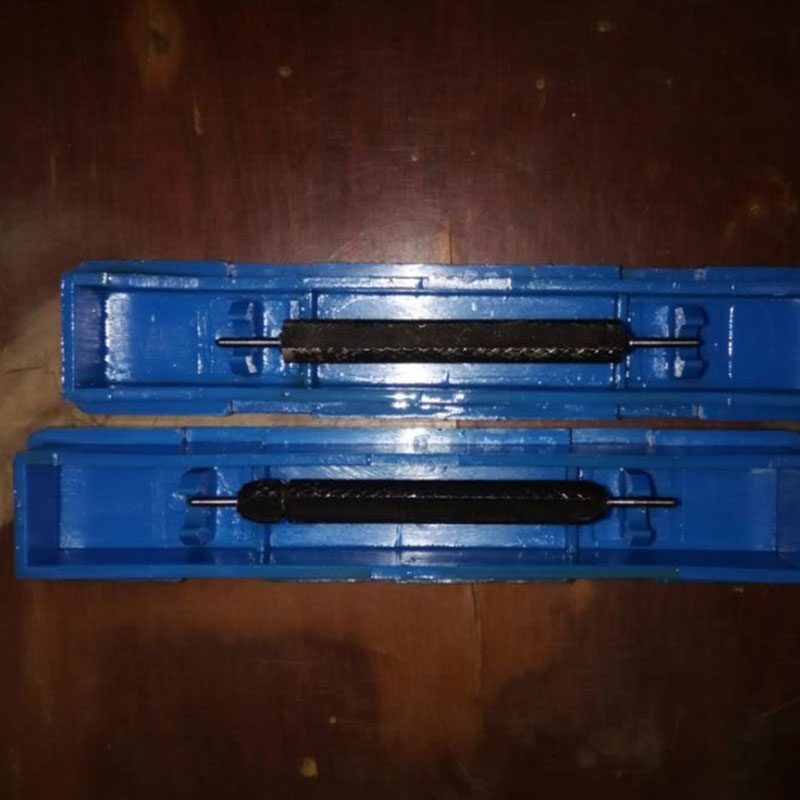

مقياس قابس الموضوع

يمكن لشركتنا تخصيص قطر الاسمي 0.8 مم-300 مم (M) ، أمريكي (UN ، UNC ، UNF ، UNF ، UNS ، NPSC ، NPSM ، NPSH ، NPSF ، NPSI ، NPSL ، NH) ، British (BSW ، BSF) ، PT الياباني ، RP German Standard RP (DIN299) DIN405) ، مسننة ، شبه منحرف (TR ، ACME ، CONT ACME) ، أسطوانة الغاز (PZ ، W) ، تفتق (NPT ، NPTF ، Z ، BKG ، R ، RB ، RC ، RP ، PT ، ZG ، WKG ، BSPT ، anpt ، ptf ، إلخ.). الآلات (SM) ، مقياس خيط الأسلاك ST ، دراجة (بطارية) مقياس خيط خاص (B ، BC) ، Thread Thread (1BA ، 2BA ، 3BA ، 4BA ، 5BA ، إلخ) ، مؤشر ترابط الصمام (5V1 ، 8V1 ، إلخ) 80 درجة. PG36 PG42 ، PG48) ، API GAGES القياسية ، GAGES خيط أنابيب زيت API ، GAGES TAPER API ، GAGES THELD ROD SASGER (CYG13-10 ، CYG16-10 ، CYG19-10 ، CYG22-10 ، CYG25-10 ، CYG29-10 ،

KGG32-10 ، KGG36-10 ، KGG40-10) ، مقياس خيط أنابيب الزيت (LP ، TBG ، UP TBG ، CSG ، LCSG ، NC).

تعريف القياس الدقيق والوظائف الأساسية لمقاييس توصيل مؤشرات الترابط

تعد مقاييس توصيل خيوط Storaen من أدوات القياس الأساسية المصممة للتحقق من دقة الأبعاد لخيوط المسمار الداخلية ، مما يضمن الامتثال للمعايير الدولية والأداء الميكانيكي الأمثل. كقياس لقياس الخيط الحاسم ، تحدد حلولنا الدقة من خلال تصميم GO/NO-GO ثنائي الوظيفة ، وتلبية احتياجات أنواع الخيوط المتنوعة-من ملفات التعريف المترية والبوصة إلى مقاييس مؤشر ترابط BSP المتخصصة ومقاييس مؤشر ترابط BSPP لأنظمة الأنابيب.

تحديد الدقة في فحص الخيط

يعمل مقياس توصيل مؤشر الترابط كأداة للتحقق الثنائية: يجب أن تمر نهاية "GO" عبر الخيط الداخلي بسلاسة ، مما يؤكد أنه يفي بحدوث شرط المادة الدنيا (الحجم الاسمي ناقص التسامح المسموح به) ، في حين يجب ألا تدخل نهاية "عدم الانتقال" ، مما يضمن أن الخيط لا يتجاوز التحمل القصوى المسموح به. يزيل هذا التصميم الحكم الشخصي ، ويوفر نتائج موضوعية للمعلمات الحرجة مثل قطر الملعب ، وزاوية الخيط (على سبيل المثال ، 60 درجة للمقياس ، 55 درجة لـ BSP) ، وملعب. تلتزم مقاييس Storaen بالمراجع القياسية لقياس توصيل الخيط مثل ISO 965-3 و ASME B1.2 و DIN 13 ، مما يضمن دقة يمكن تتبعها عبر الصناعات.

الوظائف الأساسية للتطبيقات المتنوعة

تغطية نوع الخيط الشامل

تستوعب مقاييس خيط المسمار لدينا مجموعة واسعة من ملامح الخيوط:

المواضيع المترية (سلسلة M): مثالية للاستخدام الصناعي العام ، مع درجات دقيقة تصل إلى 6 ساعات لتطبيقات التحمل الضيق مثل مكونات محرك السيارات.
مؤشرات الترابط BSPP (موازية) و BSPT (مدببة): مصممة لاتصالات الأنابيب المقاومة للتسرب في الأنظمة الهيدروليكية (BSPP) وخطوط أنابيب الغاز (BSPT) ، مما يضمن الامتثال لمعايير ISO 7-1 و BS EN 10226.
خيوط NPT: حلول مخصصة لخيوط الأنابيب المخروطية لكل ASME B1.20.1 ، حاسمة لسلامة ضغط قطاع النفط والغاز.

الكفاءة في مراقبة الجودة

إن آلية GO/NO-GO البديهية تقلل من وقت التفتيش بنسبة تصل إلى 50 ٪ مقارنة بطرق القياس اليدوية ، مما يجعلها لا غنى عنها لخطوط الإنتاج ذات الحجم الكبير. من خلال الإبلاغ عن مؤشرات الترابط غير المتطابقة على الفور ، يقلل أداة مقياس مؤشر الترابط الخاصة بنا من تكاليف إعادة صياغة وتمنع المكونات المعيبة من التقدم إلى التجميع-وهي وظيفة أساسية في تصنيع قفل الفضاء أو إنتاج الأجهزة الطبية ، حيث تكون مخاطر فشل مؤشر الترابط كارثية.

مواد وتصميم المتانة

شيدت من الصلب العالي الكربون (الصلبة إلى 60 ساعة+) أو كربيد التنغستن ، مقاييس توصيل سلسلة Storaen مقاومة التآكل والحفاظ على الاستقرار الأبعاد حتى في بيئات درجات الحرارة العالية أو الكاشطة. يضمن الانتهاء من السطح (RA ≤ 0.05μm) إدخالًا سلسًا ، وحماية كل من المقياس والشغل من الأضرار أثناء الاستخدام المتكرر.

الثقة في Storaen لضمان مؤشرات الموضوع الحرجة

سواء أكان معايرة الخيوط الداخلية في عمليات نقل السيارات أو التحقق من اتصالات BSPP في الهيدروليكية الصناعية أو ضمان امتثال مؤشرات ترابط NPT في البنية التحتية للطاقة ، فإن مقاييس سدادة مؤشرات ترابط Storaen تقدم دقة وموثوقية لا مثيل لها. من خلال الجمع بين الالتزام الصارم بمقياس توصيل الخيوط المعيار مع التصميم متعدد الاستخدامات لأنواع الخيوط العالمية ، فإننا نمكّن الشركات المصنعة من تحقيق إنتاج عيوب صفريًا في وقت واحد.

المواصفات الفنية وعمليات التصنيع لمقاييس توصيل الخيوط

مقاييس توصيل مؤشرات ترابط Storaen هي أدوات قياس دقة من الهندسة المصممة لتلبية المتطلبات الدقيقة لفحص الخيوط الداخلية ، والجمع بين المواصفات الفنية التفصيلية وعمليات التصنيع الصارمة لضمان الدقة والمتانة والامتثال للمعايير العالمية. كمزود موثوق به من مقاييس خيط المسمار ومقاييس مؤشر ترابط BSP ، نقدم حلولًا تحدد التميز في قياس الخيط للصناعات التي تتراوح من السيارات إلى الفضاء.

المواصفات الفنية: الدقة المحددة لكل تطبيق

تغطية الحجم ونوع الخيط

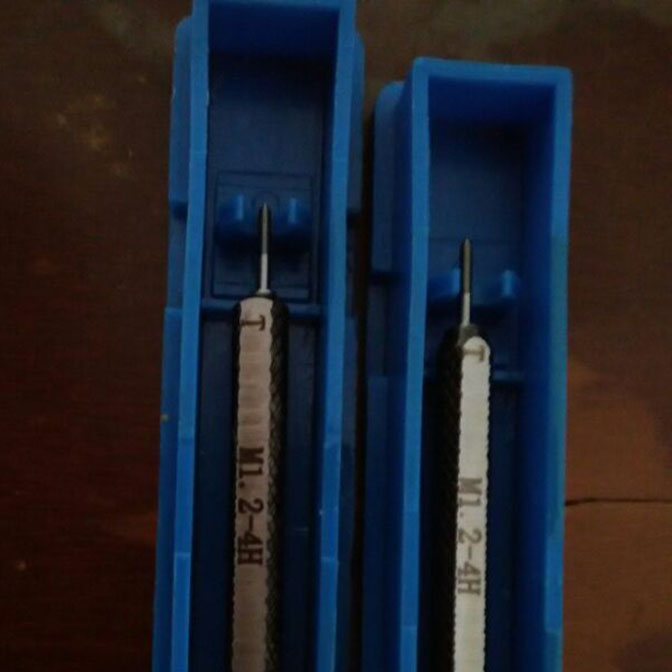

تمتد مقاييس توصيل الخيط الخاصة بنا بمجموعة قطر اسمية متعددة الاستخدامات من 0.8 مم (M1) للمكونات الدقيقة الدقيقة إلى 300 مم (M300) للخيوط الصناعية الثقيلة ، واستيعاب ملفات التعريف المتنوعة:

المواضيع المتري (ISO): الصفوف من 4 ساعات إلى 8 ساعات ، مثالية للهندسة العامة (على سبيل المثال ، M20 × 1.5-6H) ؛
مؤشرات الترابط BSPP & BSPT: متوازي (BSPP ، ISO 7-1) ومتغيرات مدببة (BSPT ، BS EN 10226) لاتصالات الأنابيب المقاومة للتسرب ، بما في ذلك أحجام مثل G1/2 و R1/4 ؛
الأنواع المتخصصة: حلول مخصصة للمواضيع NPT و ACME و Proprietary ، مما يضمن التوافق مع المراجع القياسية لقياس توصيل الخيط مثل ASME B1.2 و DIN 13.

الدقة والتسامح السيطرة

متوفر في فصول الدقة من H6 إلى H9 (مع H6 كدرجة أعلى درجة) ، تحقق مقاييسنا دقة على مستوى الميكرون (على سبيل المثال ، ± 0.0015 مم لـ M10 × 1.0). تتم معايرة كل مقياس لقياس مؤشر ترابط مقابل المعايير التي يمكن تتبعها ، مصحوبة بشهادة تربط مع معاهد المقاييس الوطنية (على سبيل المثال ، NIST ، PTB) ، وضمان الامتثال لأنظمة الجودة ISO 9001.

الانتهاء من المواد والسطح

تم إنشاؤه من فولاذ أداة عالية الكربون (تصلب إلى 60 ساعة+) أو كربيد التنغستن من أجل مقاومة التآكل الشديد ، تتميز أداة مقياس الخيط لدينا بتشطيب سطح RA 0.05μm يشبه المرآة لتقليل الاحتكاك أثناء الإدراج. تعزز الطلاءات الاختيارية للقصدير مقاومة التآكل في البيئات القاسية ، مما يمتد عمر الخدمة بنسبة 25 ٪.

عمليات التصنيع: الحرفية في كل خطوة

تصميم بمساعدة الكمبيوتر (CAD)

تبدأ العملية بالنمذجة ثلاثية الأبعاد لمعلمات مؤشرات الترابط – الحدود ، زاوية الجناح ، ومناطق التسامح – باستخدام البرامج المتقدمة لضمان التوافق مع مواصفات العميل ومتطلبات مقياس توصيل مؤشرات الترابط. الوحدات النمطية المتخصصة تتعامل مع ملفات تعريف معقدة مثل مقاييس خيط BSPP ، مما يضمن النسخ المتماثل الدقيق لزوايا الخيط 55 درجة وتصميمات جناح متوازية.

الآلات الدقة

تخضع المواد الخام معالجة حرارية لتحسين الصلابة قبل طحن CNC وشحذ الشكل ملف تعريف الخيط بدقة المستوى الميكرون. بالنسبة للهندسة المعقدة ، يتم استخدام EDM سلك (تصنيع التفريغ الكهربائي) لإنشاء جذور خيط حادة خالية من الأشرطة ، وهي مهمة لمنع أخطاء القياس في تطبيقات التسامح الضيق.

superfinishing والمعايرة

تقوم عملية فائقة الصدفة بتلميع سطح المقياس إلى النهاية RA المحددة ، تليها معايرة متعددة النقاط باستخدام آلات قياس الإحداثيات (CMMS) ومقاييس التداخل البصري. هذا يضمن أن كلاهما "GO" و "عدم وجود" يفيون بحدود التسامح الخاصة بهما ، على النحو المحدد بالمعايير الدولية.

ضمان الجودة وشهادة

يخضع كل مقياس توصيل مؤشر ترابط اختبار وظيفي بنسبة 100 ٪ للتحقق من أداء GO/NO-GO ، مع توثيق النتائج في تقرير يمكن تتبعه. هذا الالتزام بالجودة يجعل مقاييسنا الاختيار المفضل للصناعات حيث تكون سلامة الخيوط غير قابلة للتفاوض ، مثل مثبتات الفضاء الجوي وتصنيع الأجهزة الطبية.

الثقة Storaen بدقة لا هوادة فيها

سواء كنت تحتاج إلى مقياس توصيل مؤشر ترابط قياسي للمواضيع المتري ، أو مقياس مؤشر ترابط BSP المتخصص لأنظمة الأنابيب ، أو حلًا مخصصًا للملفات الشخصية ، فإن المواصفات الفنية وخبرات التصنيع الخاصة بـ Storaen تقدم موثوقية لا مثيل لها. من خلال دمج المعايير العالمية مع الهندسة المبتكرة ، فإننا نضمن أن كل أداة قياس مؤشر ترابط ننتجها تحدد المعيار للدقة – مما يعرض عمليات مراقبة الجودة الخاصة بك بثقة.
