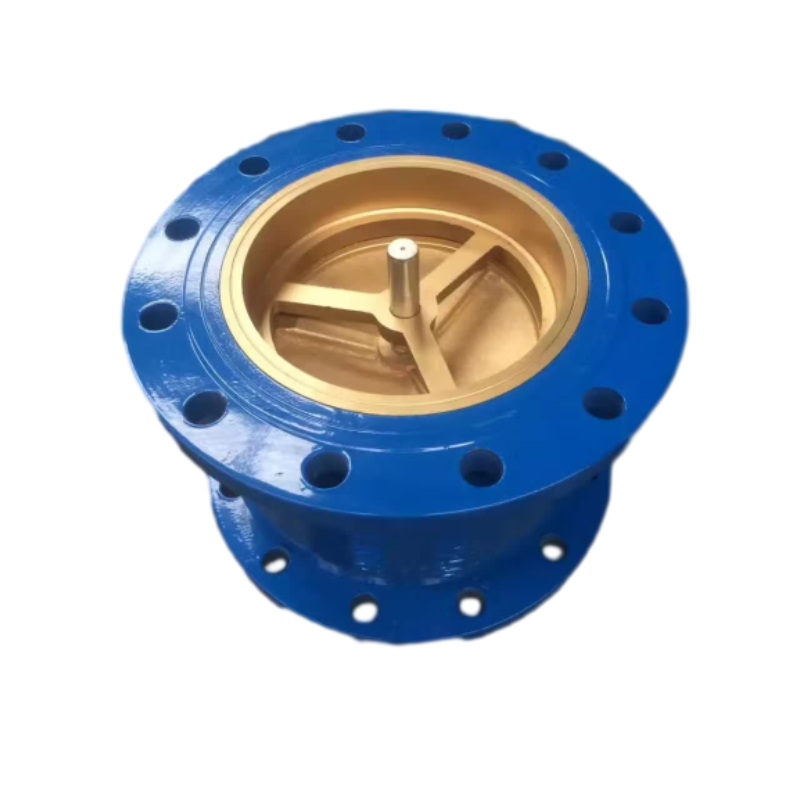

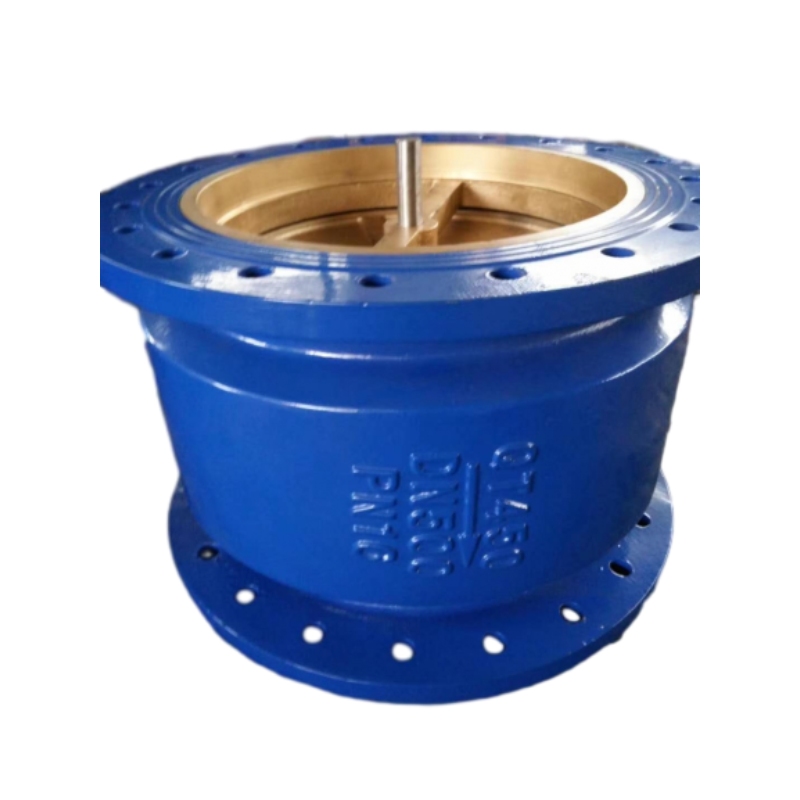

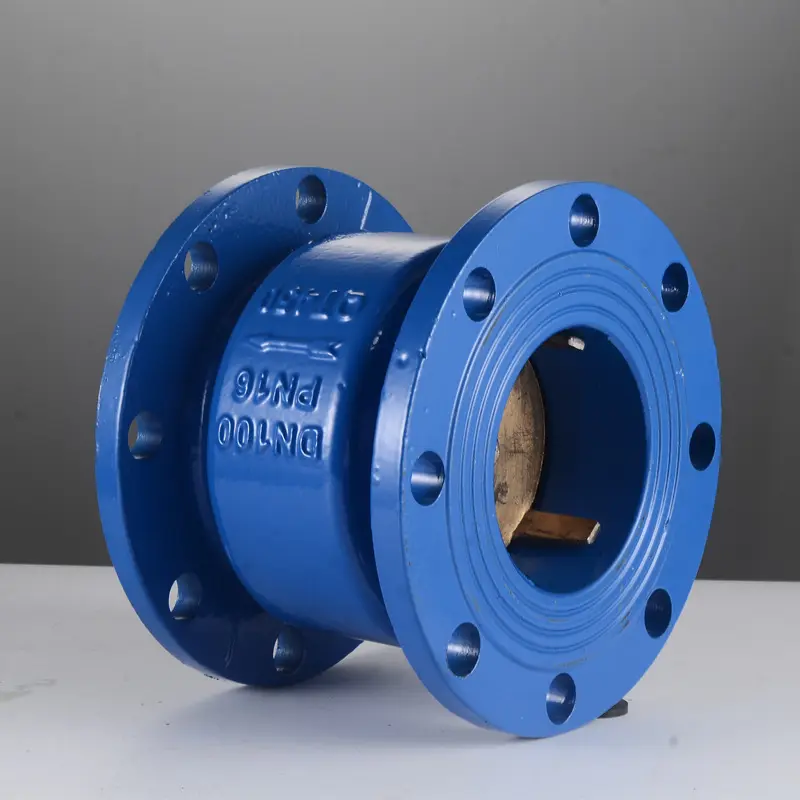

صمام التحقق من إسكات

يتمثل دور صمام فحص كاتم الصوت في منع التدفق في الاتجاه المعاكس ، مما يسمح للوسيط فقط بالتدفق في اتجاه واحد. عادةً ما يكون هذا الصمام تلقائيًا ، في اتجاه تدفق ضغط السوائل ، صمام مفتوح ؛ تدفق السوائل في الاتجاه المعاكس ، عن طريق ضغط السوائل ورفرف الصمام من الجاذبية الذاتية لرفرف الصمام على مقعد الصمام ، وبالتالي قطع التدفق. غير مناسب للاستخدام في الوسائط التي تحتوي على جزيئات صلبة ولزوجة.

ما هو صمام الشيك الصامت؟

تم تصميم صمام فحص صامت ، وهو مكون أساسي في أنظمة الأنابيب المختلفة ، لمنع التدفق الخلفي مع تقليل الصدمة الهيدروليكية. على عكس صمامات الفحص التقليدية التي تعتمد على قرص أو كرة مرجحة ، تستخدم صمامات الفحص الصامتة آلية فريدة تقلل بشكل كبير من الضوضاء أثناء التشغيل. هذه الميزة تجعلها مفيدة بشكل خاص في التطبيقات التي يجب الاحتفاظ بها في مستويات الضوضاء إلى الحد الأدنى ، كما هو الحال في أنظمة السباكة السكنية والتجارية وأنظمة HVAC وأنظمة الحماية من الحرائق.

تتمثل الوظيفة الأساسية لصمام الفحص الصامت في السماح للسائل بالتدفق في اتجاه واحد مع الإغلاق تلقائيًا لمنع التدفق العكسي. يتم تحقيق ذلك من خلال آلية محملة بنابض تستجيب بسرعة للتغيرات في ضغط السوائل. عندما يتوقف التدفق أو يبدأ في الانعكاس ، يغلق قرص الصمام بإحكام لمنع أي تدفق خلفي ، ويحمي بشكل فعال سلامة النظام وحماية المعدات من أضرار محتملة.

واحدة من الفوائد الرئيسية لصمامات الفحص الصامتة هي قدرتها على تقليل مطرقة المياه ، وهي ظاهرة تحدث عندما يتم إجبار السائل في الحركة على التوقف فجأة ، مما يخلق زيادة في الضغط التي يمكن أن تؤدي إلى تلف الأنابيب والضوضاء. يخفف تصميم صمامات الفحص الصامتة من هذه الأحداث من خلال توفير انتقال أكثر سلاسة لتدفق السوائل ، وبالتالي تعزيز طول العمر وأداء أنظمة الأنابيب بشكل عام.

في التطبيقات التجارية والصناعية ، يمكن أن يؤدي تركيب صمامات الفحص الصامتة إلى وفورات كبيرة في تكاليف الصيانة والإصلاحات الناجمة عن التسريبات أو فشل المعدات. إن وظيفتهم الموثوقة في ضمان تدفق أحادي الاتجاه ، إلى جانب الميزة المضافة للتشغيل بلا ضجة ، تجعل صمامات الفحص الصامتة خيارًا مفضلاً للمهندسين ومصممي النظام.

باختصار ، يعد صمام الفحص الصامت جهازًا مهمًا للحفاظ على التحكم الفعال في التدفق ومنع التدفق الخلفي ، مع خصائص تقليل الضوضاء التي تميزه عن البدائل التقليدية.

الدفاع المزدوج: إلغاء الضوضاء وحماية مطرقة المياه – كيف تحقق من صمامات التحقق من صمامات مضخة هادئة

يقوم صمام فحص إسكات Storaen بإحداث ثورة في سلامة نظام المضخة وراحةها من خلال دمج وظيفتين مهمتين – الوقاية من المطرقة في المياه والحد من الضوضاء – في حل واحد هندسي. على عكس صمامات الفحص التقليدية التي تسبب ضوضاء "تأريخ" التخريبية وعروض الضغط المدمرة ، يجمع تصميمنا بين آلية إضاءة بطيئة محملة بنابض ومواد تنقيح الضوضاء ، مما يجعلها مثالية للمباني التجارية والمحطات الصناعية والمجمعات السكنية حيث تكون التشغيل الهادئ وحماية خطوط الأنابيب غير قابلة للتفاوض.

1. حماية مطرقة المياه: علم الإغلاق المتحكم فيه

في صميم صمتنا ، يوجد صمام فحص الدقيق الذي يضمن إغلاقًا تدريجيًا ، والذي يمنع مطرقة الماء:

إغلاق المرحلة المزدوجة: عندما يتوقف تدفق المضخة ، يغلق القرص بنسبة 80 ٪ بسرعة (في غضون 0.5 ثانية) للقبض على تدفق الخلفي ، ثم يغلق 20 ٪ النهائي ببطء أكثر من 3-15 ثانية (قابل للتعديل عن طريق صمام الإبرة) ، مما يقلل من ارتفاع الضغط إلى ≤1.3x ضغط العمل-بنسبة 40 ٪ أكثر فعالية من فائدة الفحص القياسية.
البناء الوعرة: مكواة الدكتايل أو جسم الفولاذ المقاوم للصدأ 316 لتر يقاوم ضغوط تصل إلى 2.5 ميجا باسكال ودرجات حرارة من -10 درجة مئوية إلى 80 درجة مئوية ، في حين أن زنبرك الفولاذ المقاوم للصدأ يقاوم التآكل ، مما يضمن عمر أكثر من 50000 دورة في البيئات القاسية.

2. الحد من الضوضاء: هندسة للتشغيل الهادئ

تعمل ثلاث ميزات تصميم معًا للقضاء على "Slam" القاسية للصمامات التقليدية:

الختم المغطى بالمطاط: يخلق قرص مطاطي من المطاط EPDM/NBR ختمًا ناعمًا ممتصًا ، مما يقلل من ضوضاء الإغلاق بنسبة 40 ٪ مقارنة بالاتصالات المعدنية إلى المعدن.
مسار التدفق المبسط: يقلل جسم الصمام على شكل خصر من الاضطراب أثناء التدفق الأمامي ، وقطع الضوضاء الهيدروليكية (≤70dB) إلى النصف ، وهو أمر بالغ الأهمية لغرف المضخة المجاورة للمكاتب أو مساحات المعيشة.
غلاف التزييت غير المعدني: يقلل غلاف الدليل المغطى بـ PTFE من الاحتكاك بين القرص وجسم الصمام ، مما يلغي الصريرات العالية الشائعة في الصمامات غير المحدودة.

3. التصميم متعدد الاستخدامات للتطبيقات المتنوعة

متوفر بأحجام من DN40 إلى DN500 مع اتصالات شفة (ASME B16.5/GB/T 17241.6) ، تتكيف صمامات فحص إسكاتنا مع الأنظمة المختلفة:

المباني التجارية: التثبيت في منافذ المضخة في أنظمة إمدادات المياه الشاهقة لحماية خطوط الأنابيب والحفاظ على راحة المستأجر.
النباتات الصناعية: التعامل مع المياه القذرة أو الملاط المعتدل مع تصميم القرص المقاوم للحطام ، مما يمنع انسداد مع تقليل الضوضاء في مرافق التصنيع.
الأنظمة السكنية: هادئة بما يكفي لغرف المضخة السكنية ، مع خيارات النحاس الخالية من الرصاص تلبية معايير FDA لمياه الشرب.

الترقية إلى التحكم الأكثر هدوءًا وأكثر أمانًا في السوائل

لا تدع الضوضاء ومطرقة الماء تسوية أداء نظامك. تقدم صمامات فحص إسكات Storaen الحماية المزدوجة التي تحتاجها – التشغيل المباشر والوقاية القوية للتدفق الخلفي – لتمديد عمر المضخة ، وتقليل الصيانة ، وإنشاء بيئات أكثر راحة.

سواء كنت تقوم بترقية غرفة مضخة تجارية أو تصميم نظام مياه سكني ، فإن صمامات فحص الصمت لدينا توفر توازنًا مثاليًا للأمان والصفاء. استكشف مجموعتنا اليوم واكتشف لماذا تثق Industries Storaen بالتحكم الخالي من الضوضاء والموثوقة في السوائل.

التأرجح مقابل نوع الرفع: مبادئ تقليل الضوضاء المتعمقة لإسكات صمامات التحقق

يعتمد الاختيار بين صمامات فحص الإسكات من نوع الأرجوحة ونوع المصعد على فهم آليات تقليل الضوضاء الفريدة ونقاط القوة التشغيلية. يقدم Storaen كلا التصميمات ، كل منها محسن لاحتياجات تحكم محددة في السوائل – هنا كيفية عملها وأين يتفوقون في إنشاء أنظمة خطوط أنابيب أكثر هدوءًا وأكثر أمانًا.

1.

تتميز الصمامات من النوع المتأرجح بقرص يتوقف في الأعلى ، ويتداول لفتح/إغلاق حول محور أفقي:

آلية تقليل الضوضاء:

يمتص القرص المطلي بالمطاط (EPDM/NBR) وتأثير تصميم المقعد الناعم أثناء الإغلاق ، مما يقلل من ضوضاء "SLAM" بنسبة 35 ٪ مقارنة مع الصمامات المعدنية فقط.
يبطئ الزنبرك المبلل دوران القرص ، مما يضمن الختم التدريجي حتى في أنظمة الضغط المنخفض (.05.05MPa) ، مما يقلل من الاهتزازات المرتبطة بالمطرقة (الضوضاء ≤75dB).

الأفضل ل:

خطوط أنابيب ذات قطر كبير (DN80-DN600) في أنظمة المياه الصناعية أو حلقات HVAC ، حيث يقلل تصميمها بالكامل من فقدان الضغط بنسبة 20 ٪ مقابل أنواع الرفع.
تطبيقات الضغط المعتدل (.61.6mpa) مع الوسائط النظيفة ، حيث أن التصميم المفصلي أقل عرضة للانسداد.

2. صمامات فحص الإسكات من نوع الرفع: الإغلاق الدقيق للهدوء عالي الضغط

تستخدم صمامات المصعد قرصًا متحركًا رأسيًا موجهة بساق ، مما يوفر تحكمًا أكثر تشددًا في سيناريوهات الضغط العالي:

آلية تقليل الضوضاء:
يستقر نظام السكك الحديدية المزدوج على الحركة الرأسية للقرص ، مما يلغي التمايل الجانبي والصراخ المعدني الشائع في التصميمات غير الموجهة.
يضمن تصميم السكتة الدماغية القصيرة (25-50 مم) جنبًا إلى جنب مع زنبرك شاقية الإغلاق السريع ولكنه يتم التحكم فيه (0.3 ثانية لـ DN50) ، مما يقلل من ضوضاء زيادة الضغط بنسبة 40 ٪ في الأنظمة حتى 2.5 ميجا باسكال.

الأفضل ل:
أقطار صغيرة إلى متوسطة (DN15 – DN200) في المباني السكنية أو التجارية ، حيث تكون المساحة محدودة والهدوء أمر بالغ الأهمية (الضوضاء ≤65dB في أنظمة المياه المحلية).
التطبيقات ذات الضغط العالي مثل خطوط تغذية المرجل ، وذلك بفضل قدرتها على التعامل مع درجات الحرارة حتى 150 درجة مئوية مع مكونات الفولاذ المقاوم للصدأ 316.

الاختلافات في التصميم الرئيسي للتحكم في الضوضاء

سطح الختم: تستخدم أنواع الأرجوحة مقاعد واسعة الزاوية للاتصال التدريجي ؛ تعتمد أنواع الرفع على المقاعد الضيقة المسطحة للإغلاق الفوري ولكن المذكور.
اضطراب التدفق: مسار الصمامات المتأرجحة يقلل من الاضطراب في التدفقات منخفضة السرعة ؛ يؤدي الجذع الرأسي لصمامات الرفع إلى إنشاء مقاومة بسيطة ولكنه يتفوق في البيئات العالية للضوضاء المعرضة للضوضاء.
احتياجات الصيانة: تتطلب السيقان الموجهة لصمامات الرفع تزييتًا دوريًا (الأكمام المطلية بـ PTFE في نماذج Storaen تقلل الاحتكاك بنسبة 30 ٪) ؛ تحتاج مفاصل الصمامات المتأرجحة المفصلية إلى وسائط خالية من الحطام لتجنب الالتصاق.

حلول Storaen المهندسة لكل سيناريو

مزايا النوع المتأرجح: بطانة الإيبوكسي الاختيارية للوسائط المسببة للتآكل ، الشفاه ASME B16.5 للتوافق العالمي ، واختبارات الضوضاء المتوافقة مع ISO 3744 (المعايير الهندسية الصوتية).
الابتكارات من نوع الرفع: تعديل التحميل المسبق للبراءات (0-10n · م) لضمان سرعة الإغلاق ، وهو مثالي لتخصيص مستويات الضوضاء في البيئات الحساسة مثل المستشفيات أو الفنادق.

اختر النوع الصحيح لنظامك

إعطاء الأولوية للمساحة والضغط المنخفض: اذهب مع صمامات فحص الصمت من نوع التأرجح لأنابيب كبيرة.
تحتاج إلى ضغط ودقة عالية: اختر صمامات فحص إسكات المصعد في إعدادات مضغوطة وعالية الطلب.

يضمن كلا التصميمين من Storaen الوقاية الموثوقة للتدفق الخلفي أثناء معالجة الضوضاء في مصدرها – سواء من خلال الإغلاق الزاوي التدريجي أو الحركة الرأسية التي يتم التحكم فيها. استكشف مجموعتنا اليوم واكتشف كيف يمكن لخبرتنا الهندسية تقديم السيطرة الهادئة والفعالة على السوائل التي يستحقها نظامك.

1 ، صمام الفحص الدوار: كان رفرف الصمام على شكل قرص ، يدور حول محور قناة مقعد الصمام للحركة الدوارة ، لأن قناة الصمام في مقاومة تدفق مبسطة من صعود الفراشة ، لا ينبغي استخدامها لتدفق الختم ، ولا يتم استخدامه بشكل جيد مع معدل التدفق المنخفض وتدفق التغييرات النادرة في مناسبات العيار الكبيرة. يتم تقسيم صمام فحص الفراشة إلى نوع واحد من الصمامات ، ونوع الصمامات المزدوجة ونوع ثلاثة أنواع من الصمامات ، وتهذه هذه الأشكال الثلاثة بشكل رئيسي وفقًا لعلاج الصمام إلى التقسيم الفرعي ، والغرض من ذلك هو منع الوسيلة من إيقاف التدفق أو التدفق الخلفي ، وتضعف الصدمة الهيدروليكية.

2 ، صمام فحص المصعد: الصمام ينزلق على طول خط المركز العمودي لصمام فحص جسم الصمام ، لا يمكن تثبيت صمام فحص كاتم الصوت إلا في خط الأنابيب الأفقي ، في صمام صمام فحص القطر الصغير عالي الضغط يمكن استخدامه الكرة. شكل جسم الصمام لصمام فحص كاتم الصوت هو نفسه شكل صمام العالم (الذي يمكن تعميمه مع صمام الكرة الأرضية) ، وبالتالي فإن معامل مقاومة السوائل أكبر. يشبه هيكله صمام الكرة الأرضية ، وجسم الصمام وغطاء الصمام وتماثل صمام الكرة الأرضي.

تتم معالجة الجزء العلوي من رفرف الصمام والجزء السفلي من غطاء الصمام بأكمام توجيهية ، ويمكن رفع دليل رفرف الصمام بحرية وخفضه في دليل الصمام ، عندما يتدفق المتوسطة في اتجاه مجرى النهر ، وتفتح رفرف الصمام عن طريق التوجه المتوسط ، وعندما يتوقف المتوسطة ، أراضي الصمام على المقعد على المقعد الذاتي ، وتتوقف عن المتوسط من التدفق. فحص الفراشة مباشرة فحص وسائط الصمام واتجاه القناة الموقف واتجاه قناة مقعد الصمام عموديًا ؛ صمام فحص الرفع الرأسي ، واتجاه مداخل الوسائط واتجاه قناة المخرج واتجاه قناة مقعد الصمام هو نفسه ، ومقاومة التدفق أصغر من مباشرة.

3 ، صمام فحص القرص الإمالة: تدور رفرف الصمام حول دبوس في صمام فحص مقعد الصمام. أكثر بساطة من بنية صمام فحص القرص ، لا يمكن تثبيتها إلا في خط الأنابيب الأفقي ، ختم أفضل.

4 ، صمام فحص مكتومة: رفرف الصمام ينزلق على طول خط الوسط لجسم الصمام. يعد صمام فحص خطوط الأنابيب صمامًا نشأ حديثًا ، وحجمه الصغير ، والوزن الخفيف ، وتكنولوجيا المعالجة الجيدة ، هو أحد اتجاهات تطوير صمام الفحص. لكن معامل مقاومة السوائل أكبر قليلاً من صمام فحص التأرجح.

5 ، صمام فحص الضغط: يتم تصنيع هذا الصمام لمياه تغذية الغلاية وصمام قطع البخار ، ويحتوي على صمام فحص المصعد وصمام الكرة الأرضية أو وظيفة صمام الزاوية المتكاملة. بالإضافة إلى ذلك ، هناك-بعضها لا ينطبق على تثبيت منفذ المضخة لصمامات الفحص ، مثل الصمام السفلي ، صمام فحص من النوع Y.

مخطط هيكل صمام فحص كاتم الصوت لتوفير الطاقة:

1 、 يتبنى جسم الصمام تصميم شكل "طبل الخصر" ، ويحسن اتجاه التدفق المتوسط ، ويقلل من معامل مقاومة التدفق.

2 ، يتبنى الصمام نموذج بنية قصيرة ، على الرغم من أن فقدان الرأس أكبر قليلاً من صمام الفحص البكم ، ولكن حجم الصوت صغير ورخيص.

3 、 بنية مضغوطة ، يتم تثبيت غلاف التشحيم غير المعدني بين عمود التوجيه وإطار التوجيه ، ورفرف الصمام مرن ، ولن ينتج ظاهرة عقد.

4 ، حلقة ختم مطاطية الهيكل العظمي مباشرة في جسم الصمام ، لتجنب الوسيلة لفترة طويلة على النزاع المباشر لحلقة الختم ، تكون عمر الخدمة ممتدة بشكل كبير ومتين ودائم.

5 、 الفتحة القصيرة والإغلاق السكتات الدماغية من رفرف الصمام يمكن أن تمنع بشكل فعال مطرقة المياه.

6 、 قابلة للتطبيق على أنظمة إمدادات المياه والصرف ، يمكن تثبيت شبكة البناء الشاهقة ، في منفذ المضخة ، يمكن تعديل الهيكل قليلاً ، يمكن استخدامها كصمام أسفل الشفط ، ولكن ليس لشبكة الصرف الصحي.

1 ، الصمام المستخدم ، تتدفق الوسائط في اتجاه السهم المعروض.

2 ، عندما تتدفق الوسائط في الاتجاه المحدد ، يتم فتح رفرف الصمام عن طريق قوة وسائل الإعلام ؛ توصيف وسائل الإعلام ، نظرًا لوزن رفرف الصمام ورفرف الصمام من خلال دور القوة العكسية للوسائط ، بحيث يتم إغلاق رفرف الصمام وسطح الختم لمقعد الصمام لمنع الغرض من التيار المضاد للوسائط.

3 、 سطح الختم لجسم الصمام ورفرف الصمام ملحوم بالفولاذ المقاوم للصدأ.

يتوافق طول البنية 4 、 مع GB/T12221-2005 القياسي ، يتوافق اتصال الحافة مع GB/T17241.6-2008 المعيار.

1 ، يجب حظر وصول الصمام إلى كلا الطرفين ، ووجود جفاف وتهوية في الداخل. إذا تم تخزينها لفترة طويلة ، فيجب فحصها بشكل متكرر لمنع الصدأ والتآكل.

2 、 يجب تنظيف الصمام قبل التثبيت ويجب القضاء على العيوب الناتجة أثناء النقل.

3 、 يجب فحص التثبيت بعناية على علامات الصمام واللوحات لضمان الامتثال لاستخدام المتطلبات.

4 、 يتم تثبيت الصمام على خط الأنابيب الأفقي مع غطاء محرك السيارة لأعلى.

صامت التحقق من الأسئلة الشائعة

ما هو صمام الشيك الصامت ، وكيف يعمل؟

صمام الفحص الصامت هو جهاز ميكانيكي يسمح للسائل بالتدفق في اتجاه واحد مع منع التدفق الخلفي. يعمل باستخدام قرص مفصلي أو آلية زنبركية يفتح عندما يتجاوز ضغط السائل على الجانب المدخل الضغط على جانب المخرج. مع انخفاض التدفق أو ينعكس ، يتم إغلاق الصمام بصمت ، مما يقلل من مطرقة المياه والاهتزازات ، مما يجعله خيارًا مثاليًا للتطبيقات السكنية والصناعية على حد سواء.

ما هي المواد التي تصنعها صمامات الفحص الصامتة؟

يتم إنشاء صمامات الفحص الصامتة لدينا من مواد عالية الجودة مثل النحاس أو الفولاذ المقاوم للصدأ أو PVC ، اعتمادًا على النموذج المحدد. تم تصميم هذه المواد من أجل المتانة ومقاومة التآكل ، مما يضمن عمر خدمة طويلة وأداء موثوق به في مختلف أنظمة نقل السوائل.

هل يمكنني تثبيت صمام الاختيار الصامت في أي اتجاه؟

على الرغم من أن صمامات الفحص الصامتة مصممة لتكون متعددة الاستخدامات ، فمن الضروري تثبيتها وفقًا لتعليمات الشركة المصنعة. عادة ، يجب تثبيت هذه الصمامات في موضع أفقي ، مع وجود اتجاه التدفق الذي يشير إليه سهم على جسم الصمام. هذا يضمن الوظيفة المثلى ويمنع المشكلات المتعلقة بالتدفق الخلفي أو التآكل المبكرة.

كيف يقلل صمام الفحص الصامت من الضوضاء ومطرقة الماء؟

يشتمل تصميم صمام الفحص الصامت على ميزات تقلل من تأثيرات الضوضاء ومطرقة الماء. تستخدم الصمامات آلية بطيئة الإغلاق التي تعقد القرص برفق في جسم الصمام بدلاً من إغلاقها. يقلل هذا الإغلاق التدريجي من التدفق المضطرب ويقلل من الصدمة الهيدروليكية ، مما يضمن تشغيل أكثر هدوءًا وتوسيع عمر نظام السباكة الخاص بك.

ما هي التطبيقات المناسبة لاستخدام صمامات الفحص الصامتة؟

تعد صمامات الفحص الصامتة مثالية لمجموعة واسعة من التطبيقات ، بما في ذلك أنظمة السباكة ، والري ، وإدارة مياه الصرف الصحي ، وعمليات السوائل الصناعية. فهي مفيدة بشكل خاص في الأنظمة التي يكون فيها الحد من الضوضاء أولوية أو حيث يمكن أن يسبب التدفق الخلفي اضطرابات تشغيلية. سواء للاستخدام السكني أو التجاري ، تضمن هذه الصمامات التحكم الفعال والموثوق للسوائل.

كيف يمكنني تحديد الحجم المناسب لصمام التحقق الصامت لنظامي؟

لتحديد الحجم المناسب لصمام الفحص الصامت لنظامك ، قم أولاً بتقييم حجم الأنبوب ومعدل تدفق السائل الذي تعمل معه. يجب أن يتطابق حجم الصمام مع حجم الأنابيب الاسمية لضمان التدفق الأمثل ومنع القيود. بالإضافة إلى ذلك ، فكر في تصنيف الضغط والتوافق مع نوع السائل. إذا كنت بحاجة إلى مساعدة ، فستتوفر خبرائنا للمساعدة في إرشادك إلى الاختيار المثالي لاحتياجاتك المحددة.
