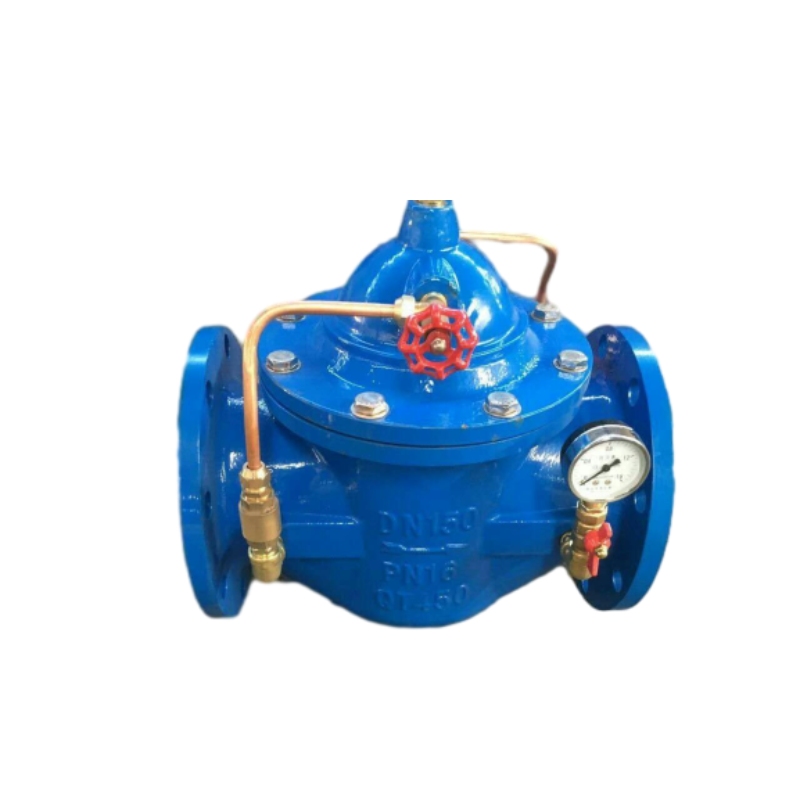

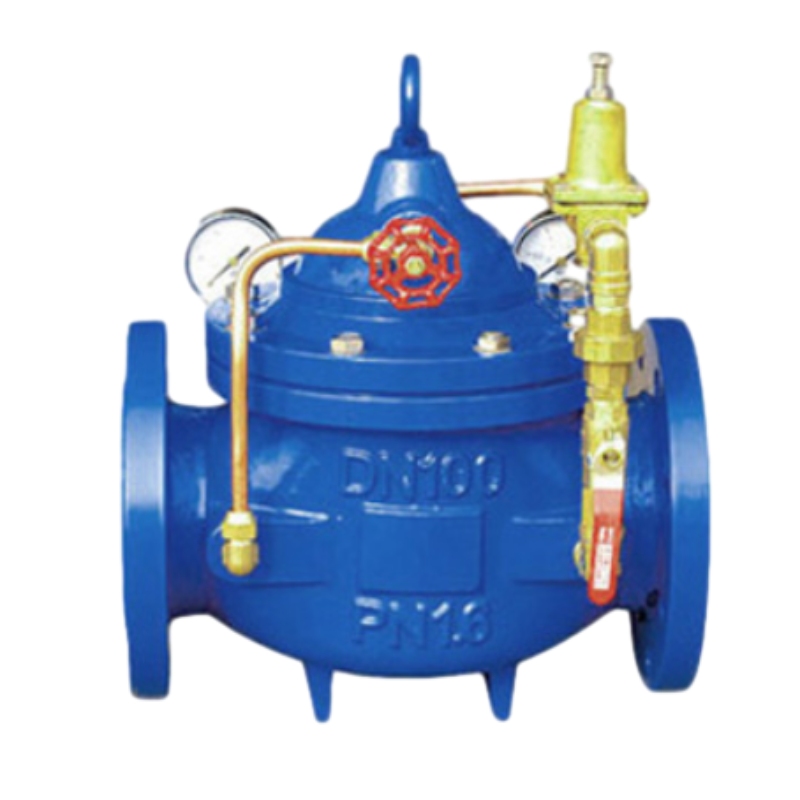

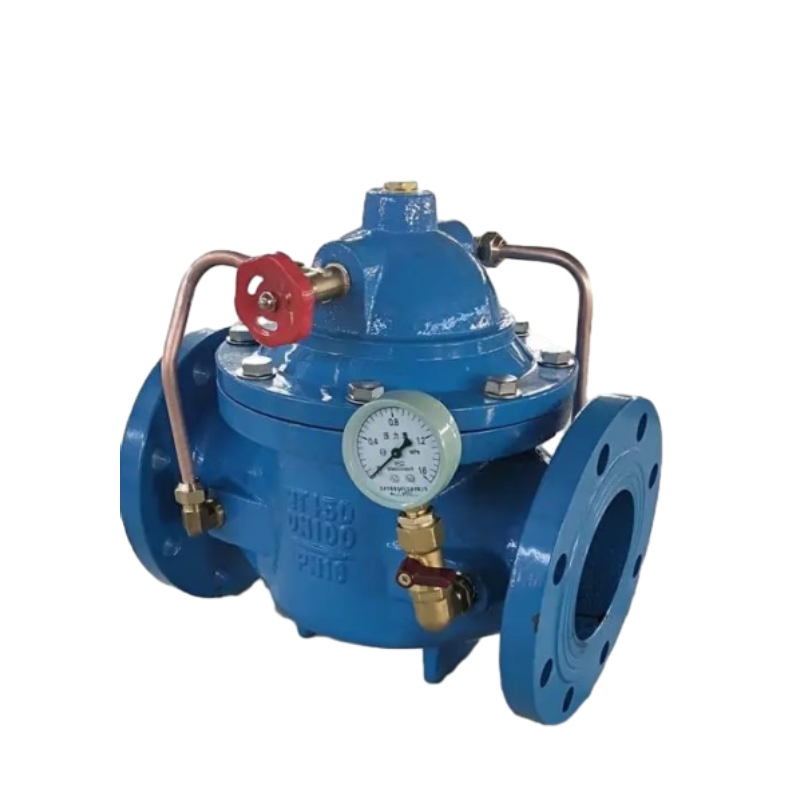

بطيئة الإغلاق صمام التحقق

يحتوي صمام فحص كاتم الصوت البطيء 300x على بنية جديدة ، وتأثير ختم جيد ، ومقاومة منخفضة ، وتدفق كبير ، وعمر خدمة طويل وما إلى ذلك. يمكن التحكم في سرعة فتح أو إغلاق الصمام الرئيسي ، يمكن تعديلها مع المشهد إلى حالة عمل جيدة ، يمكن أن تكون ظاهرة مطرقة المياه ، لتحقيق تأثير كاتم الصوت البطيء.

مزايا صمامات الفحص البطيئة في التطبيقات الحديثة

في عالم أنظمة التحكم في السوائل ، يعد اختيار تكنولوجيا الصمام أمرًا ضروريًا لضمان الكفاءة وطول العمر. أحد أكثر الابتكارات تأثيرًا في هذا المجال هو صمام الاختيار البطيء ، والذي يوفر العديد من الفوائد لمختلف التطبيقات الصناعية.

أولاً وقبل كل شيء ، تتمثل الميزة الأساسية في صمام الاختيار البطيء في قدرته على منع مطرقة المياه ، وهي ظاهرة تحدث عندما يتم إجبار السائل في الحركة على التوقف أو تغيير الاتجاه فجأة. يمكن أن يؤدي ذلك إلى ارتفاع ضغط شديد في خطوط الأنابيب ، مما قد يؤدي إلى أضرار لكل من أنظمة الأنابيب والمعدات المرتبطة بها. تتيح ميزة الإغلاق البطيئة لهذه الصمامات انخفاضًا تدريجيًا في سرعة التدفق ، وتخفيف موجات الصدمة بشكل فعال وحماية البنية التحتية.

علاوة على ذلك ، فإن صمامات الفحص البطيئة للاتخاذ فعالة في تعزيز الكفاءة التشغيلية. من خلال التحكم في سرعة إغلاق الصمام ، تقلل هذه الأجهزة فقدان الطاقة أثناء عبور السوائل وتقليل الاضطراب داخل النظام. تترجم هذه الكفاءة إلى تكاليف تشغيلية أقل وتحسين موثوقية النظام بشكل عام ، مما يجعلها خيارًا مفضلًا في مختلف القطاعات ، بما في ذلك معالجة المياه والنفط والغاز والمعالجة الكيميائية.

ميزة أخرى مهمة هي زيادة عمر الصمام نفسه. صمامات الفحص التقليدية ، عندما تتعرض للإغلاق السريع ، غالبًا ما تواجه البلى المفرط. على النقيض من ذلك ، فإن صمامات الفحص البطيئة في الإغلاق تعاني من ضغوط أقل أثناء التشغيل ، مما يؤدي إلى انخفاض تكاليف الصيانة وعمر خدمة أطول. هذه المتانة مفيدة بشكل خاص في البيئات عالية الطلب حيث يمكن أن تؤدي الصيانة المنتظمة إلى تعطل مكلفة.

في الختام ، فإن مزايا صمامات الاختيار البطيئة كبيرة. إن قدرتهم على تخفيف مطرقة المياه ، وتعزيز الكفاءة التشغيلية ، وتوسيع عمر المعدات ، مما يجعلها مكونًا أساسيًا في أنظمة السوائل الحديثة. مع استمرار الصناعات في البحث عن حلول موثوقة وفعالة من حيث التكلفة ، من المقرر أن ترتفع شعبية صمام الفحص البطيء ، مما يعزز موقعه كلاعب رئيسي في إدارة مكافحة السوائل الفعالة.

"Buster Hammer Buster ": كيف 300X إغلاق البطيء ، تصاعد صمام الفحص بنسبة 99 ٪ من خطوط الأنابيب مع تصميم مزدوج الطابقات

يعيد صمام الفحص البطيء في Storaen تعريف سلامة خطوط الأنابيب من خلال دمج نظام ثنائية المياه المزدوجة الثورية ، الذي تم تصميمه على وجه التحديد للقضاء على الآثار المدمرة لمطرقة المياه في أنظمة الضخ. على عكس صمامات الفحص التقليدية غير العائدة التي تخاطر بإغلاق وضغط مفاجئ ، يجمع نموذجنا 300x بين الإغلاق الأولي السريع مع الإغلاق التدريجي المتحكم فيه ، مما يجعله الحل النهائي للمباني الشاهقة وخطوط الأنابيب الصناعية ومحطات معالجة المياه.

سحر تكنولوجيا الطابق المزدوج

في قلب صمام Check Check Breatfflow ، تكمن آلية هيدروليكية مكونة من جزأين:

1. غرف المياه العلوية والسفلية: يقسم قرص على طراز المكبس الصمام إلى غرفتين ، متصل بصمام إبرة دقيق ينظم تدفق السوائل بينهما.

المرحلة الأولى: إغلاق الطوارئ السريعة (80 ٪ من السكتة الدماغية في ثانيتين): عندما تتوقف المضخة ، تغلق القرص الذي يتم إغلاقه بسرعة لاعتقال التدفق الخلفي للسرطان عالي السرعة ، مما يمنع الأضرار الفورية للمضخات والصمامات ، وهو أمر بالغ الأهمية لحماية المعدات باهظة الثمن مثل المضخات الطرد المركزي.
المرحلة 2: تخفيف الضغط التدريجي (المتبقية بنسبة 20 ٪ من 10-60 ثانية): يتحكم صمام الإبرة في تدفق المياه من الغرفة العلوية إلى السفلى ، مما يسمح للقرص بالإغلاق ببطء ومتساوي ، وتبديد الضغط المتبقي وقمع قمم مطرقة المياه إلى .51.5x من ضغط العمل – 99 ٪ أكثر من صمامات الاختيار القياسية.

لماذا يتفوق الطابق المزدوج على أنواع أخرى من صمامات الفحص

التحكم في الضوضاء والاهتزاز: يلغي الإغلاق النهائي البطيء "Bang Hammer Bang" ، مما يقلل من الضوضاء بنسبة 40 ٪ مقارنة بالنماذج السريعة للخلط-على أساس المناطق السكنية أو المرافق الحساسة للضوضاء.
حياة المعدات الممتدة: من خلال تقليل ارتفاع الضغط ، فإنه يقطع ارتداء ختم المضخة بنسبة 30 ٪ وتآكل مقعد الصمام بنسبة 50 ٪ ، مما يتفوق على صمامات الفحص التقليدية في اتجاه واحد أو صمامات فحص 2 بوصة في بيئات قاسية.

تصميم متعدد الاستخدامات للتطبيقات المتنوعة

متوفر بأحجام من 1/2 فحص صمام (DN15) إلى صمام فحص 2 بوصة (DN50) وما بعده (حتى DN600) ، يتكيف طراز 300X مع أنظمة مختلفة:

خيارات المواد:

الحديد الدكتايل: فعال من حيث التكلفة للمياه الصناعية/الغاز (1.0-2.5 ميجا باسكال ، -10 درجة مئوية -80 درجة مئوية).
النحاس: مقاوم للتآكل لمياه الشرب أو التطبيقات البحرية (مثالية لبدائل صمام الفولاذ المقاوم للصدأ في إعدادات الضغط المنخفض).
الفولاذ المقاوم للصدأ 316: الخدمة الثقيلة للوسائط الكيميائية أو سيناريوهات درجات الحرارة العالية (حتى 150 درجة مئوية).

مرونة التثبيت: الاتصالات ذات الحواف (RF/FF) تتوافق مع ASME B16.5 و GB/T 17241.6 ، وتناسبها بسلاسة في كل من خطوط الأنابيب الجديدة ومشاريع التعديل التحديثي.

مقاييس الأداء الرئيسية

تنشيط الضغط المنخفض: يبدأ الإغلاق عند 0.05 ميجا باسكال فقط ، مما يضمن تشغيل موثوق في الأنظمة منخفضة الرأس.
الحد الأدنى من مقاومة التدفق: يقلل تصميم القرص المبسط انخفاض الضغط بنسبة 25 ٪ مقارنة بصمامات الفحص من نوع التأرجح ، مما يؤدي إلى تحسين كفاءة الطاقة.
Cycle Life: أكثر من 50000 عملية بدون ارتداء مقاعد-قم بتوضيح متوسط الصناعة لصمامات الفحص البطيئة.

اختر صمام التحقق الصحيح لنظامك

سواء كنت بحاجة إلى صمام فحص 1/1/2 لحلقة HVAC صغيرة أو نموذج كبير DN300 للضخ الصناعي ، تضمن تقنية Storaen المزدوجة للحماية التي لا مثيل لها. على عكس أنواع مختلفة من صمامات الفحص التي تتنازل عن السلامة أو الكفاءة ، يقدم نموذجنا 300x ثلاث فوائد مهمة في واحدة: الوقاية من التدفق الخلفي ، والتخلص من مطرقة المياه ، وتقليل الضوضاء.

قم بترقية سلامة خط الأنابيب اليوم مع صمام الفحص البطيء الذي يثق به المهندسون. استكشف مجموعة Storaen واكتشف كيف يحول التصميم الذكي التحكم في السوائل – في خطوط الأنابيب ، والوقاية دائمًا أفضل من الإصلاح.

المواد الزهر مقابل المواد النحاسية: دليل اختيار مقاوم للتآكل لبطء صمامات الفحص الإغلاق

يعد اختيار المادة المناسبة لصمام الفحص البطيء أمرًا ضروريًا لضمان طول العمر والأداء ، خاصة عند التعامل مع الوسائط المسببة للتآكل. يقدم Storaen خيارين أساسيين – Cast Iron and Brass – كلما تم تصميمهما لتطبيقات صناعية وتجارية محددة. يساعدك هذا الدليل على التنقل في اختلافاتهم وتحديد الحل الأمثل لاحتياجات خط الأنابيب الخاصة بك ، مع استكشاف كيفية مقارنتها بأنواع صمامات الفحص الأخرى.

1. الحديد الزهر: المتانة الشاقة للوقوف الصناعية

تحقق من الحديد الزهر الصمام (على سبيل المثال ، QT450 Ductile Iron) هو الاختيار من أجل البيئات القاسية ذات الضغط العالي. مع قوة الشد البالغة 450 ميجا باسكال ، فإنه يقاوم ضغوط تصل إلى 2.5 ميجا باسكال ودرجات حرارة من -10 درجة مئوية إلى 80 درجة مئوية ، مما يجعلها مثالية للسوائل الكاشطة مثل مياه الصرف الصحي أو المياه الصناعية أو وسائل الإعلام المليئة بالجسيمات. يضمن نسيجها السطحي الوعرة ختمًا موثوقًا بصمامات الفحص غير العائد ، مما يقلل من التسرب في الأنظمة عالية التدفق. على الرغم من مقاومة بشكل طبيعي للتآكل المعتدل (الرقم الهيدروجيني 6-8) ، فإن الطلاءات الايبوكسي الاختيارية تعزز الحماية من الأحماض/القلويات المعتدلة. ومع ذلك ، فهي ليست مناسبة لمياه البحر أو المواد الكيميائية العدوانية – التي تم اختيارها لصمامات الفولاذ المقاوم للصدأ في تلك الحالات.

الأفضل ل: خطوط الأنابيب الصناعية ، ونباتات مياه الصرف ، وأنظمة HVAC حيث التآكل والضغط العالي من المخاوف. أزواج جيدا مع صمامات فحص الطيار في محطات الضخ الآلي.

2. النحاس: الدقة والنقاء للوسائط النظيفة

صمامات فحص النحاس (على سبيل المثال ، HPB59-1 النحاس الخالي من الرصاص) تتفوق في التطبيقات التي تتطلب النظافة ومقاومة السوائل غير العدوانية. يلتقي الانتهاء من سطح الأملس (RA 3.2) معايير FDA لمياه الشرب والأنابيب ذات الدرجة الغذائية ، مما يجعلها مثالية لأنظمة مياه الشرب أو الإعدادات البحرية. أخف من الحديد الزهر ، فهي تبسط التثبيت في مساحات ضيقة ، مثل السباكة السكنية مع 1/2 صمامات فحص أحادي الاتجاه. النحاس يقاوم المياه العذبة والبخار (-150 درجة مئوية) والأحماض غير المؤكسدة ولكن قد تتآكل في الأمونيا أو مياه البحر عالية درجة الحرارة-صمامات فحص كيميائية مطلية بالنيكل لمثل هذه الظروف.

الأفضل لـ: أنظمة مياه الشرب ، والتطبيقات البحرية ، والإعدادات الصناعية على نطاق صغير (على سبيل المثال ، صمامات فحص بحجم 2 بوصة في خطوط تغذية الغلاية). مثالي لصمامات مانع التدفق الخلفي في المباني السكنية بسبب الامتثال الخالي من الرصاص.

عوامل القرار الرئيسية

نوع الوسائط: استخدم الحديد الزهر للسوائل القذرة المحملة بالجسيمات ؛ اختر النحاس للمياه النظيفة أو وسائل الإعلام من فئة الطعام.
الضغط/درجة الحرارة: يعالج الحديد الزهر ضغوطًا أعلى (حتى 2.5 ميجا باسكال) ولكن درجة الحرارة المنخفضة (80 درجة مئوية كحد أقصى) ؛ دعاوى النحاس ضغوط متوسطة (.61.6mpa) وموصلية حرارة أفضل.
النظافة والتركيب: يحدد النحاس الأولوية للنقاء وسهولة التثبيت في أقطار صغيرة ؛ يوفر الحديد الزهر كفاءة التكلفة لخطوط الأنابيب الكبيرة (DN50 – DN600).

متى تفكر في الفولاذ المقاوم للصدأ

بالنسبة للبيئات المسببة للتآكل الشديد (مياه البحر ، حمض الهيدروكلوريك) ، توفر صمامات الفولاذ المقاوم للصدأ في Storaen (304/316L) مقاومة متفوقة ، على الرغم من تكلفة أعلى. هذه مثالية لصمامات Backcheck في النباتات الكيميائية أو المنصات الخارجية ، حيث تفوق الموثوقية على المدى الطويل الاستثمار الأولي.

اجعل الاختيار الصحيح لنظامك

يعتمد الاختيار بين الحديد الزهر والنحاس لصمام الفحص البطيء على عدوانية وسائل الإعلام ، واحتياجات الضغط ، ومتطلبات النظافة:

المتانة الصناعية: اختر الحديد الزهر للتعامل مع التآكل والضغط العالي.
الأنظمة النظيفة والأحجام الصغيرة: اختر النحاس للنقاء والتركيب السهل.
تآكل شديد: الترقية إلى الفولاذ المقاوم للصدأ للمواد الكيميائية العدوانية أو الاستخدام البحري.

تم تصميم مواد Storaen لتتناسب مع أنواع مختلفة من صمامات الفحص مع ظروف عملك الفريدة ، مما يضمن ليس فقط الوقاية من التدفق الخلفي ولكن أيضًا الأداء الدائم. استكشف مجموعتنا اليوم وقم بتأمين خط الأنابيب الخاص بك بالمادة الصحيحة ، التي تم تصميمها للمتانة ، المصممة للكفاءة.

الضغط الاسمي: 1.0MPA-1.6MPA-2.5MPA

ضغط العمل المنخفض: ≥0.02mpa

عيار المواصفات: من 50 إلى 600 مم

درجة الحرارة المتوسطة: من 0 إلى 80 درجة

المتوسطة القابلة للتطبيق: المياه النظيفة

نموذج الاتصال: شفة

مادة الصدفة: الحديد الزهر أو النحاس

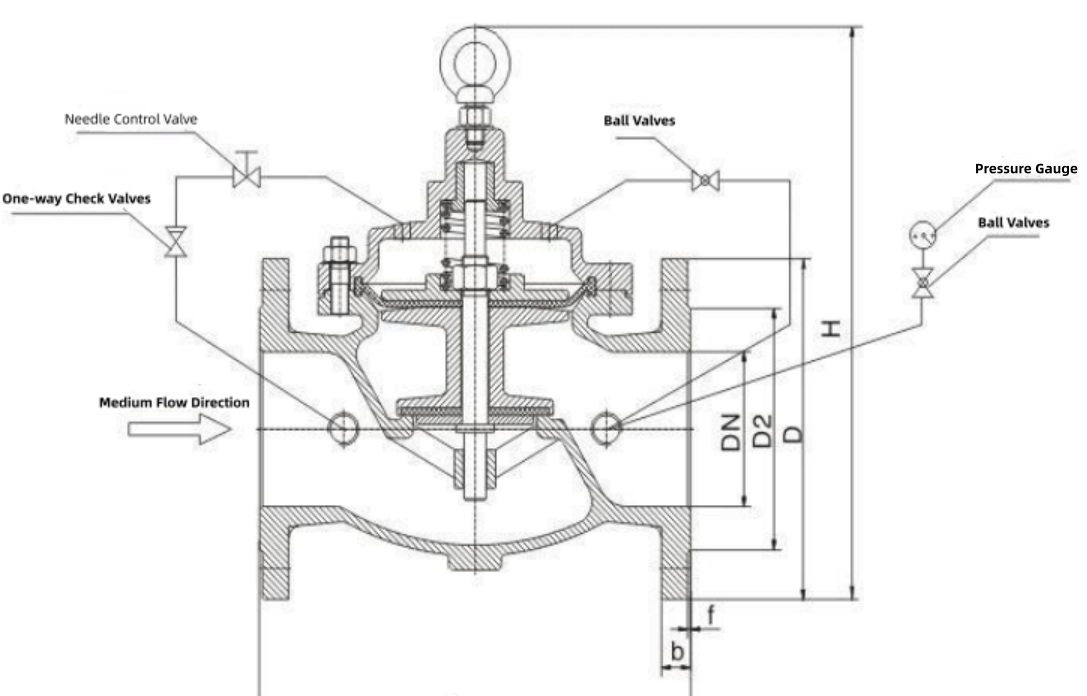

يحتوي هذا الصمام على اثنين من تركيبة غرفة المياه الداخلية ، الحجاب الحاجز أسفل غرفة المياه لقناة المياه ، (قطع مساحة كبيرة بالقرب من منطقة قطر الأنبوب) ، الحجاب الحاجز على غرفة المياه لغرفة منظم الضغط ، عندما تتوقف المضخة عن العمل ، بسبب رفرف الصمامات من الذاتي والضغط على غرفة المياه ، لذلك فإن القطع 90 ٪ من القبول بعد الضغط على غرفة المياه العلوية ، إلى جانب الزيادة في الضغط على غرفة المياه ، بحيث يغلق القطع ببطء إلى 10 ٪ المتبقية من الإغلاق البطيء في إكليز دور كاتم الصوت.

1. قم بتثبيت مصفاة قبل صمام فحص كاتم الصوت البطيء 300X. يمكنك اختيار تثبيت ملف مرشح Y-type أو مرشح سلة.
2. انتبه إلى اتجاه السهم الذي يميز جسم الصمام أثناء التثبيت. من أجل تسهيل الصيانة ، يجب ترك مساحة حول صمام الشيك.
3. يجب تثبيت صمام التوقف بقطر مقابل في الموضع الذي يمكن فيه قطع مصدر المياه عند إصلاح صمام فحص كاتم الصوت بطيئ البطيء.

بطيئة الإغلاق الشائعات التحقق من صمامات الصمام

ما هو صمام الاختيار البطيء المستخدم؟

تم تصميم صمام فحص الإغلاق البطيء لمنع التدفق الخلفي في أنظمة الأنابيب مع تقليل تأثيرات مطرقة المياه الناتجة عن التوقف المفاجئ. من خلال السماح للصمام بالإغلاق تدريجياً ، فإنه يضمن انتقالًا سلسًا يحمي نظامك ويمتد عمر مكونات السباكة الخاصة بك.

كيف يعمل صمام الفحص البطيء؟

يعمل هذا الصمام من خلال تصميم متخصص يستخدم آلية الإغلاق التي يتم التحكم فيها. مع توقف تدفق السوائل ، يغلق الصمام ببطء بدلاً من المفاجئ ، ومنع زيادة الضغط والأضرار المحتملة. هذه الميزة أمر بالغ الأهمية بشكل خاص في التطبيقات التي تتضمن المضخات والغلايات وغيرها من المعدات الحساسة للصدمات الهيدروليكية.

ما هي المواد المستخدمة في بناء صمام الفحص البطيء؟

عادةً ما يتم إنشاء صمام فحص الإغلاق البطيء لدينا من مواد عالية الجودة مثل النحاس أو الفولاذ المقاوم للصدأ ، مما يضمن المتانة والمقاومة للتآكل. لا يعزز اختيار المواد الأداء فحسب ، بل يضمن أيضًا تشغيل طويل الأمد في بيئات مختلفة.

هل يمكن تثبيت صمام فحص الإغلاق البطيء في أي اتجاه؟

نعم ، تم تصميم صمام فحص الإغلاق البطيء لدينا للتثبيت متعدد الاستخدامات. يمكن تثبيته إما في الاتجاه الأفقي أو العمودي ، مما يجعله مناسبًا لتكوينات الأنابيب المختلفة. ومع ذلك ، نوصي استشارة إرشادات التثبيت للأداء الأمثل.

هل الصيانة مطلوبة لصمام الاختيار البطيء؟

بينما تم تصميم صمام الفحص البطيء للحد من الصيانة ، يوصى بالتفتيش الدوري لضمان الوظائف المثلى. إن التحقق من التراكم ، وإجراء عمليات التفتيش المرئية للتسرب أو التآكل ، وضمان أن الآلية خالية من العوائق سيساعد على إطالة عمر خدمتها.

ما هي فوائد استخدام صمام الفحص البطيء مقارنة بصمامات الفحص القياسية؟

تتمثل الميزة الأساسية في صمام الفحص البطيء على صمامات الفحص القياسية في قدرتها على منع مطرقة المياه ، والتي يمكن أن تسبب موجات صدمة ضارة في أنظمة السباكة. بالإضافة إلى ذلك ، من خلال الإغلاق ببطء ، فإنه يقلل من الضوضاء ، ويعزز موثوقية النظام ، ويوفر أداءً بشكل عام أفضل-على أساس تطبيقات الضغط العالي.

هل يمكن استخدام هذا الصمام في التطبيقات التجارية؟

قطعاً! صمام الفحص البطيء الإغلاق مناسب للغاية لكل من التطبيقات السكنية والتجارية. إن قدرتها على التعامل مع معدلات التدفق المتنوعة والضغوط تجعلها خيارًا ممتازًا للمباني والعمليات الصناعية ومرافق معالجة المياه والمزيد.
