صمامات الفراشة

صمام الفراشة الناعمة لختم الناعم ، وهو عبارة عن بنية مضغوطة صمام الفراشة المزدوجة ذات الحواف المزدوجة ، ومفتاح دوار 90 درجة بسهولة ، وختم موثوق ، وعمر خدمة طويل ، يستخدم على نطاق واسع في مصانع المياه ، ومحطات الطاقة ، ومطاحن الصلب ، وصناعة الورق ، وصناعة الكيمياء ، والتعويذة وغيرها من أنظمة إمدادات المياه وتصريفها ، وذلك كمنظم واستخدام للقطع.

يشير صمام الفراشة ، الذي يشار إليه باسم صمام الفراشة (صمام الفراشة) ، إلى العضو الختامي (رفرف الصمام أو لوحة الفراشة) للقرص ، يدور حول محور الصمام لتحقيق فتح وإغلاق نوع من الصمام ، في خط الأنابيب بشكل أساسي لقطع وتثبيط. فتحة صمام الفراشة وإغلاقها هي لوحة فراشة على شكل قرص ، تدور حول محورها الخاص في جسم الصمام ، وذلك لتحقيق الغرض من الفتح والإغلاق أو اللوائح. عادةً ما يكون صمام الفراشة الكامل مفتوحًا للمغلق بالكامل أقل من 90 درجة ، ولا يتمتع صمام الفراشة وجذعية الفراشة نفسها بالقدرة على قفل الذات ، من أجل وضع لوحة الفراشة ، ليتم تثبيتها على مخفض تروس الدودة الجذعية الصمام. إن استخدام مخفض تروس الدودة ، لا يمكن أن يجعل لوحة الفراشة مع القدرة على قفل الذات فحسب ، بحيث تتوقف لوحة الفراشة في أي موضع ، ولكن أيضًا تحسين أداء التشغيل للصمام.

يمكن لخصائص صمام الفراشة الصناعية الخاصة مقاومة درجة الحرارة المرتفعة ، كما أن نطاق الضغط المطبق أعلى أيضًا ، فإن القطر الاسمي الصمام كبير ، وجسم الصمام مصنوع من الفولاذ الكربوني ، يتكون حلقة الختم من لوحة الصمام من حلقة معدنية بدلاً من حلقة المطاط. تتكون صمامات الفراشة الكبيرة ذات درجة حرارة عالية من صفيحة فولاذية ملحومة وتستخدم بشكل أساسي لقنوات غاز المداخن المتوسطة ذات درجة الحرارة العالية وخطوط أنابيب الغاز.

ثلاثة تصميمات تقنية أساسية لصمامات فراشة عالية الأداء

تقوم صمامات الفراشة من Storaen بإعادة تعريف التحكم في التدفق الصناعي من خلال الهندسة المبتكرة ، والجمع بين الختم الدقيق ، ومرونة المواد ، والتشغيل الذكي لتقديم أداء لا مثيل له في تطبيقات متنوعة. كمزود رائد لأنواع وحلول صمامات الفراشة ، تعالج تصميماتنا التحديات الهامة المتمثلة في التسرب والارتداء والكفاءة التشغيلية. إليك كيف تميز ثلاث تقنيات أساسية صمامات الفراشة الخاصة بنا.

1. أنظمة الختم غريب الأطوار لأداء تسرب الصفر

يكمن قلب صمام الفراشة عالي الأداء في تصميماته الغريبة المتقدمة ، مما يلغي مشكلات التسرب الشائعة التي تعاني من الصمامات التقليدية:

هندسة غريب الأطوار: محور قرص الإزاحة (غريب الأطوار الأول) وزاوية المقعد (غريب الأطوار الثاني) يخلق ختم "اتصال الخط" عند إغلاقه ، مما يقلل من الاحتكاك بنسبة 40 ٪ مقارنة بالنماذج المركز. يضمن هذا التصميم إغلاق الفقاعات الغازية والسوائل ، حتى عند الضغوط العالية (تصل إلى 16.0 ميجا باسكال) ، مما يجعله مثاليًا لتطبيقات صمام الفراشة في خطوط الأنابيب الكيميائية وأنظمة البخار.
الابتكار الثلاثي غريب الأطوار: للظروف القاسية (450 درجة مئوية+ غاز المداخن أو الوسائط الكاشطة) ، تضيف صماماتنا ثلاثية المركبات الإزاحة الثالثة (إمالة وجه القرص) ، مما يتيح الختم المعدني إلى المعدن دون ارتداء مقعد. تتجاوز هذه التكنولوجيا قيود صمامات العالم في العزلة ذات درجة الحرارة العالية ، مما يضمن الموثوقية على المدى الطويل في أنظمة عادم محطة الطاقة.

2. علم المواد لمرونة البيئة القاسية

نحن نؤسس مكونات الصمامات لتحمل أصعب حالة عمل ، ومطابقة أنواع صمامات الفراشة مع متطلبات وسائط محددة:

مواد الجسم والقرص: الاختيار من بين الحديد الزهر HT300 (فعال من حيث التكلفة للماء/الغاز ، -10 درجة مئوية ~ 200 درجة مئوية) ، WCB الصلب الكربوني (الصناعي الثقيل ، -29 درجة مئوية ~ 425 درجة مئوية) ، أو 316L من الفولاذ المقاوم للصدأ (مقاوم للتآكل للمواد الكيميائية ، -40 درجة مئوية ~ 450 درجة مئوية). تتميز صمامات الفراشة بحجم 6 بوصات و 4 بوصات بأضلاع القرص السميكة لمنع التشوه تحت سرعة التدفق العالية ، تتفوق على التصاميم القياسية بنسبة 25 ٪ في عمر الدورة.
مجموعات الختم: توفر الأختام الناعمة (NBR/EPDM) تسرب ≤0.1 مم للماء ومياه الصرف الصحي ، في حين أن الأختام الصلبة (الفولاذ المقاوم للصدأ + الجرافيت) تتعامل مع وسائط محملة الجسيمات دون تآكل ، حاسمة في ملاط ملاط أو نباتات الأسمنت.

3. التشغيل الذكي للسيطرة على الدقة

تدمج صمامات الفراشة لدينا الآليات المتقدمة لتعزيز الكفاءة التشغيلية والسلامة:

مخفضات تروس الدودة: قياسي على الصمامات اليدوية ، توفر هذه الضرب 5: 1 وظائف عزم الدوران ووظائف قفل الذات ، مما يتيح تشغيل سهلة 90 درجة حتى بالنسبة للأقطار 12 بوصة مع التخلص من مخاطر الخلفية في أنابيب أنابيب رأسية.
التصميم الجاهز للأتمتة: تتصاعد المحركات الهوائية أو الكهربائية أو الهيدروليكية مباشرةً إلى ISO 5211 Top Tovels ، ودعم مواقع آمنة من الفشل (مفتوحة/إغلاق/تعليق) و 4-20mA التغذية المرتدة لتكامل PLC. هذا يجعل صماماتنا مثالية للعمليات الآلية ، مما يقلل من وقت الاستجابة بنسبة 30 ٪ مقارنة بأنظمة صمامات الكرة الأرضية القديمة.

ارفع التحكم في التدفق مع Storaen

من توزيع المياه إلى العمليات الصناعية ذات درجة الحرارة العالية ، توفر صمامات الفراشة لدينا الدقة والمتانة والقدرة على التكيف التي يتطلبها نظامك. من خلال الختم المبتكرة ، والمواد المتميزة ، والتشغيل الذكي ، قمنا بتحويل صمام الفراشة من جهاز إغلاق بسيط إلى حل تحكم عالي الأداء. استكشف صمامات الفراشة الخاصة بنا للبيع اليوم وتجربة الفرق الذي يحدثه التميز الهندسي – في التحكم في التدفق ، والأداء هو كل شيء.

صمامات الفراشة Storaen: حلول مخصصة وضمان الجودة

يعيد Storaen تعريف التحكم في التدفق الصناعي مع حلول صمام الفراشة المصنوعة خياطًا ومعايير الجودة التي لا هوادة فيها ، مما يضمن أن كل صمام يلبي متطلباتك التشغيلية الفريدة. من اختيار المواد إلى شهادة الأداء ، تجمع أنواع صمامات الفراشة الخاصة بنا بين المرونة الهندسية مع ضمان جودة صارمة – هنا كيفية تقديم الدقة لتلبية احتياجاتك المحددة.

التخصيص: تم تصميمه على مواصفاتك الدقيقة

1. التحجيم والتكوينات المصممة
تغطي DN40 إلى DN1200 ، وصمام الفراشة بحجم 4 بوصات ونماذج صمام الفراشة مقاس 6 بوصات (وخارجها) تتكيف مع شبكات الأنابيب من أي مقياس. أحجام غير قياسية؟ نحن نصنع أقطار مخصصة للتركيبات الفريدة ، من أنظمة HVAC المدمجة إلى خطوط الأنابيب الصناعية الضخمة.
اختر من بين الصقور أو العروة أو ذات الحواف أو الملحومة لمطابقة معايير ASME أو DIN أو JIS – متاعب محول في المشاريع العالمية.

2. تحسين المواد وختم

مواد الجسم: حدد الحديد الزهر HT300 (الماء/الغاز) ، WCB Carbon Steel (الصناعة الثقيلة) ، أو 316L من الفولاذ المقاوم للصدأ (مقاومة التآكل) لتناسب الوسائط من -40 درجة مئوية إلى 450 درجة مئوية.
أنواع الختم: الأختام الناعمة (NBR/EPDM) للماء/مياه الصرف الصحي (.10.1 ملم تسرب) ، أو الأختام المعدنية الصلبة (الفولاذ المقاوم للصدأ + الجرافيت) لغاز درجة الحرارة/المداخن عالية الأداء في ظروف كاشفة.

3. التشغيل والوظائف

يدوي (تروس الدودة) ، أو المحركات الهوائية أو الكهربائية أو الهيدروليكية مع تصاعد ISO 5211 يضمن التحكم الدقيق. أضف آليات آمنة من الفشل (التغذية المرتدة من الهواء إلى المفتوح/الإغلاق) أو 4-20MA للعمليات الآلية.
التصميمات المتخصصة: الصمامات المبردة (-196 درجة مئوية) ، نماذج عالية ، أو تكوينات آمنة للحريق للتطبيقات المهمة للسلامة.

جودة لا هوادة فيها: من التصميم إلى التسليم

1. نظام اختبار صارم

الاختبارات الهيدروستاتيكية: تصنيف 1.5x للضغط للقذائف ، 1.1x للمقاعد ، والتحقق من تسرب الصفر.
اختبار الدورة: 5000+ عمليات للأختام الناعمة ، أكثر من 10000 من الأختام الصلبة – مما يتيح المتانة التي تتجاوز معايير الصناعة.
تتبع المواد: يتضمن كل مكون شهادة مطحنة ، مما يضمن الامتثال لمقاومة المواد الكيميائية ومتطلبات درجة الحرارة.

2. ضمان ودعم بعد البيع

يغطي الضمان لمدة عام أداء الختم والعيوب الميكانيكية ، مع الدعم الفني على مدار الساعة طوال أيام الأسبوع للتركيب أو الصيانة أو استكشاف الأخطاء وإصلاحها.
توافر قطع الغيار: تسليم سريع لمقاعد الاستبدال أو الأقراص أو المحركات لتقليل وقت التوقف عن العمل – المستوى الذي يشتري العملاء في شراء صمامات الفراشة للبيع بكميات كبيرة.

لماذا تختار Storaen لصمامات الفراشة المخصصة؟

خبرة التطبيق: سواء كنت بحاجة إلى صمام فراشة متحدة المركز لمعالجة المياه أو نموذجًا ثلاثي الأبعاد للنباتات البتروكيماوية ، فإن مهندسينا يقومون بمحاذاة أنواع صمامات الفراشة وتطبيقات معلمات العملية الدقيقة.
كفاءة التكلفة الإجمالية: تقلل الحلول المخصصة من تكاليف الهندسة الزائدة ، في حين تخفض التصميمات الدائمة الصيانة بنسبة 30 ٪ مقارنة بالصمامات العامة.

رفع نظامك بدقة مخصصة

لا تقبل على الرف عندما تتطلب عملياتك التميز. صمامات الفراشة المخصصة من Storaen – التي تم تأكيدها من خلال ضمان الجودة الصارم – تثير الأداء والموثوقية والقدرة على التكيف التي تستحقها مشاريعك. استكشف صمامات الفراشة الخاصة بنا للبيع اليوم واكتشف كيف تحول الهندسة المصممة التحكم في التدفق.

التصنيف حسب شكل الهيكل
(1) صمام الفراشة مغلق المركز

(2) صمام فراشة مغلق غريب الأطوار
(3) صمام الفراشة الختم غريب الأطوار

(4) ثلاثة صمام الفراشة ختم غريب الأطوار

وفقا لتصنيف المواد السطحية الختم
(1) صمام فراشة الختم الناعم:
1) ختم نائب عن طريق المواد اللينة غير المعدنية لتكوين المواد اللينة غير المعدنية.
2) إغلاق نائب المادة الصلبة المعدنية إلى تكوين المواد اللينة غير المعدنية.
(2) صمام الفراشة الختم الصلب المعدني: ختم نائب بواسطة المادة الصلبة المعدنية إلى تكوين المادة الصلبة المعدنية.

التصنيف عن طريق الختم النموذج
(1) صمام الفراشة الختم القسري
1) صمام الفراشة الختم المرن. قم بإغلاق ضغط محدد بواسطة مقعد صمام لوحة صمام الصمام عند إغلاق الصمام ، ومقعد الصمام أو مرونة لوحة الصمام الناتجة.
2) صمام ختم عزم الدوران الخارجي. يتم إنشاء ضغط الختم بواسطة عزم الدوران المطبق على رمح الصمام.
(2) صمام فراشة الختم المضغوط. يتم إنشاء ضغط محدد الختم بواسطة مقعد الصمام أو لوحة الصمام على ضغط ملء عنصر ختم البوببيت.
(3) صمام الفراشة التلقائي. يتم إنشاء ضغط الختم تلقائيًا بالضغط المتوسط.

تصنيف بضغط العمل
(1) صمام فراشة فراغ. ضغط العمل أسفل كومة قياسية من صمام الفراشة التقويمية في الغلاف الجوي.
(2) صمام فراشة الضغط المنخفض. الضغط الاسمي PN <1.6MPA صمام فراشة.
(3) صمام فراشة الضغط المتوسط. الضغط الاسمي PN 2.5 – 6.4MPA صمام فراشة.
(4) صمام الفراشة عالي الضغط. الضغط الاسمي PN 10.0 – 80.0MPA صمام فراشة.
(5) صمام الفراشة عالية الضغط. الضغط الاسمي PN> 100MPA صمام فراشة.

التصنيف عن طريق درجة حرارة التشغيل
(1) صمام فراشة ارتفاع درجة الحرارة. T> 450 C صمام الفراشة
(2) صمام فراشة درجة الحرارة المتوسطة. 120 ج(3) صمام فراشة درجة الحرارة العادية. أ 40 ج(4) صمام فراشة درجة الحرارة المنخفضة. صمام فراشة 100 (5) صمام فراشة درجة الحرارة منخفضة للغاية. T <A 100 C Butterfly Valve.

(1) صمام الفراشة.

يتم تثبيت لوحة فراشة صمام الفراشة بعقب المشبك في اتجاه قطر خط الأنابيب. في القناة الأسطوانية لجسم صمام الفراشة ، تدور لوحة الفراشة على شكل قرص حول المحور ، وزاوية الدوران بين 0 درجة – 90 درجة ، تدور إلى 90 درجة ، وهي حالة مفتوحة بالكامل.

صمام الفراشة بسيط في الهيكل ، صغير الحجم والضوء في الوزن ، ويتكون من بضعة أجزاء فقط. ولا تحتاج إلا إلى تدوير 90 درجة يمكن أن تفتح وإغلاق عملية بسيطة بسرعة ، وفي نفس الوقت يتمتع الصمام بخصائص جيدة للتحكم في السوائل. عندما يكون صمام الفراشة في الموضع المفتوح بالكامل ، يكون سمك لوحة الفراشة هو المقاومة الوحيدة عندما يتدفق المتوسط عبر جسم الصمام ، وبالتالي فإن انخفاض الضغط الناتج عن الصمام صغير جدًا ، لذلك يكون له خصائص التحكم الجيدة في التدفق. يحتوي صمام الفراشة على نوعين من الختم: ختم مرن وختم معدني. صمام الختم المرن ، يمكن ضبط الختم في جسم الصمام أو متصل بلوحة الفراشة حولها.

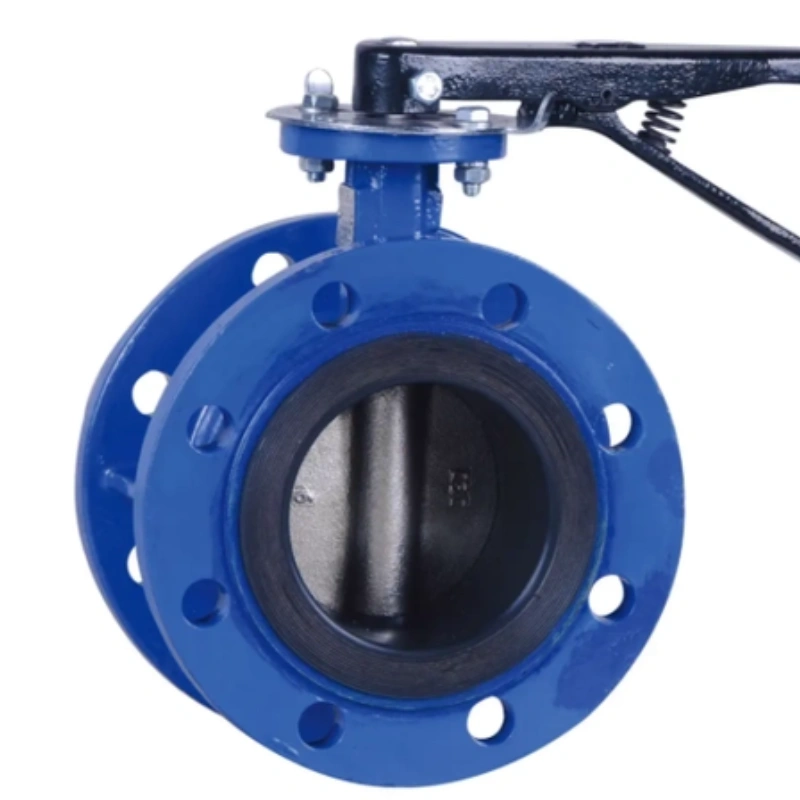

(2) صمام الفراشة ذات الحواف.

صمام الفراشة ذو الحواف لهيكل اللوحة الرأسية ، جذع الصمام لخاتم ختم الختم الصلب المعدني المتكامل لصفيحة الجرافيت المرنة وهيكل لوحة الصلب غير القابل للصدأ ، مثبتة على جسم الصمام ، وأسطح سطح لوحة الفراشة الفولاذ المقاوم للصدأ. يتكون حلقة الختم من صمام الختم الناعم من مطاط النتريل ، والذي يتم تثبيته على لوحة الفراشة.

(3) صمام الفراشة نوع العروة.

(4) صمام الفراشة الملحومة.

صمام الفراشة الملحوم هو صمام فراشة من النوع غير المعلوم ، يستخدم على نطاق واسع في مواد البناء ، والمعادن ، والتعدين ، والطاقة الكهربائية ، وعمليات الإنتاج الأخرى ، ودرجة الحرارة المتوسطة ≤ 300 ℃ الضغط الاسمي البالغ 0.1 ميجا باسا ، وتستخدم لتوصيل أو إغلاق كمية الوسائط أو ضبطها.

مكفوطة ختم ناعم الفراشة صمام الشكل الرئيسي وحدة توصيل الشكل: MM

ما هو صمام الفراشة المستخدمة؟

صمام الفراشة هو نوع من صمام الدور الذي يستخدم قرصًا دوارًا لتنظيم تدفق السوائل. يشتمل تصميمه على العديد من الميزات التي تجعلها مناسبة لتطبيقات محددة في مختلف الصناعات ، بما في ذلك إمدادات المياه ، ومعالجة مياه الصرف الصحي ، والمعالجة الكيميائية ، وأنظمة HVAC. يمكن أن يساعدك فهم وظائف ومزايا صمام الفراشة في اتخاذ قرارات مستنيرة بشأن استخدامها في سيناريوهات مختلفة.

غرض أساسي من صمام الفراشة هو التحكم في تدفق السوائل والغازات. القرص داخل الصمام المحوري حول محور مركزي ، مما يسمح بتشغيل سريع وفعال. آلية الدوران هذه مفيدة بشكل خاص عندما تكون هناك حاجة إلى تعديلات سريعة على معدلات التدفق. على سبيل المثال ، في محطات معالجة المياه أو التطبيقات الصناعية التي تكون فيها التحكم الدقيق أمرًا بالغ الأهمية ، يمكن أن يكون صمام الفراشة بمثابة حل فعال.

علاوة على ذلك ، يتم التعرف على صمامات الفراشة لتصميمها الخفيف والضغوط. بالمقارنة مع الأنواع الأخرى من الصمامات ، فإنها تشغل مساحة أقل ، مما يجعلها مثالية للمنشآت في المساحات الضيقة أو عندما تكون اعتبارات الوزن أمرًا بالغ الأهمية. سواء في خطوط الأنابيب أو المناطق المحصورة ، يسمح تصميم صمام الفراشة البسيط بالتعدد الاستخدامات دون التضحية بالوظائف.

تطبيق مهم آخر لصمام الفراشة هو في عزل النظام. عن طريق إغلاق القرص بالكامل ، يخلق الصمام ختمًا ضيقًا يمنع تدفق السوائل. هذا مفيد بشكل خاص في سيناريوهات الصيانة حيث من الضروري عزل أقسام خط الأنابيب. إن القدرة على قطع التدفق بسرعة وموثوقية تجعل صمامات الفراشة مكونًا أساسيًا في السيطرة على الأنظمة وضمان السلامة في العمليات الصناعية المختلفة.

باختصار ، يتم استخدام صمام الفراشة في العديد من التطبيقات لتنظيم التدفق ، عزل أنظمة ، وتعزيز الكفاءة التشغيلية. إن تصميمه المدمج ، وتشغيله السريع ، والموثوقية يجعلها خيارًا شائعًا في العديد من الصناعات. إن فهم ما يستخدمه صمام الفراشة سيمكنك من تقدير الدور الحاسم الذي تلعبه في التحكم في السوائل وإدارتها. سواء كنت منخرطًا في الهندسة أو الصيانة أو التصميم الصناعي ، فإن الحصول على فهم قوي لتطبيقات صمام الفراشة سيخدمك جيدًا في مساعيك المهنية.

مزايا صمامات الفراشة

ميزة واحدة مهمة من صمامات الفراشة هي تصميمها المدمج. على عكس الصمامات التقليدية التي تميل إلى أن تكون ضخمة ، تتكون صمامات الفراشة من قرص بسيط مثبت على رمح. يتيح هذا الهيكل المبسط التثبيت في مساحات ضيقة ، مما يجعلها خيارًا مثاليًا للمشاريع ذات مساحة محدودة للمعدات. بالإضافة إلى ذلك ، فإن طبيعتها الخفيفة الوزن تقلل من الوزن الكلي لأنظمة الأنابيب ، مما يؤدي إلى سهولة التعامل والتركيب.

فائدة حاسمة أخرى من صمامات الفراشة هي تشغيلها السريع. يسهل التصميم الفتح والإغلاق السريع ، مع دوران 90 درجة فقط مطلوب للحركة الكاملة. هذه الميزة ذات قيمة خاصة في التطبيقات التي يكون فيها التحكم في الوقت المناسب في الوقت المناسب ، كما هو الحال في مرافق معالجة المياه أو محطات المعالجة الكيميائية. تسهم الاستجابة السريعة لصمامات الفراشة في تعزيز الكفاءة التشغيلية وتقليل وقت التوقف.

علاوة على ذلك ، توفر صمامات الفراشة تنظيم تدفق ممتاز. عند فتحه جزئيًا ، يمكن لهذه الصمامات إنشاء مسار تدفق مبسط مع التحكم الفعال في الوسائط التي تمر. هذه الخاصية ضرورية في التطبيقات التي تكون فيها إدارة التدفق الدقيقة أمرًا بالغ الأهمية ، مما يتيح أداء النظام المتسق.

صمامات الفراشة تظهر أيضا المتانة وذات احتياجات الصيانة المنخفضة. تم إنشاؤها من مواد قوية مثل الفولاذ المقاوم للصدأ أو PVC ، فهي مقاومة للتآكل ، مما يجعلها مناسبة لمختلف المواد ، بما في ذلك المواد الكيميائية العدوانية والبيئات التآكل. آليتها البسيطة تقلل من احتمال الفشل الميكانيكي ، مما يزيد من متطلبات الصيانة وتكاليف التشغيل.

أخيرًا ، تجعل قابلية التكيف مع صمامات الفراشة مناسبة للتطبيقات المتنوعة عبر الصناعات المختلفة. من أنظمة HVAC إلى إمدادات المياه ومعالجة مياه الصرف الصحي ، يمكن لهذه الصمامات التعامل مع مجموعة واسعة من السوائل ، مما يعزز فائدتها عبر حقول متعددة.

ما هو الفرق بين صمام البوابة وصمام الفراشة؟

آلية التشغيل

يكمن الفرق الأساسي بين صمامات البوابة وصمامات الفراشة في آليات التصميم والتشغيل. أ صمام البوابة يستخدم حركة خطية لرفع بوابة أو خفضها للتحكم في التدفق. هذه الآلية مثالية للتحكم في التشغيل ولكنها لا تعمل بشكل جيد في تطبيقات الاختناق. على العكس ، يشتمل صمام الفراشة على قرص دوار يدور حول عمود مركزي لتنظيم التدفق. يتيح هذا التصميم تشغيل سريع وفعال بشكل خاص في الاختناق.

التحكم في التدفق وكفاءته

التمييز الحاسم الآخر هو خصائص التدفق. تشتهر صمامات الفراشة بقدرتها على توفير معدل تدفق متسق مع الحد الأدنى من انخفاض الضغط. هذه الكفاءة مفيدة للغاية في التطبيقات الكبيرة الحجم وحيث تكون المساحة محدودة. في المقابل ، تكون صمامات البوابة أقل كفاءة في الاختناق ويمكن أن تخلق الاضطرابات ، مما يؤدي إلى عجز في الأداء في سيناريوهات التدفق العالي.

اعتبارات الفضاء والوزن

صمامات الفراشة عمومًا أكثر إحكاما وأخف وزناً من صمامات البوابة. يجعل هذا التصميم الموفر للمساحة صمامات الفراشة مناسبة للتثبيت في المساحات الضيقة ، حيث قد تثبت صمامات البوابة التقليدية مرهقة. يؤدي انخفاض وزن صمامات الفراشة إلى تبسيط التعامل أثناء التثبيت والصيانة.

ملاءمة التطبيق

يحتوي كلا النوعين من الصمامات على تطبيقات محددة حيث تتفوق. عادة ما تستخدم صمامات البوابة في التطبيقات التي تتطلب الحد الأدنى من فقدان الضغط وحيث تكون العزلة الكاملة أمرًا بالغ الأهمية. على العكس من ذلك ، يتم تفضيل صمامات الفراشة في الأنظمة التي تتطلب تشغيل سريع وتعديلات متكررة التدفق ، مما يجعلها مثالية لأنظمة HVAC وتوزيع المياه ومعالجة مياه الصرف الصحي.

ما هي الأنواع الثلاثة من صمامات الفراشة؟

1. صمامات فراشة متحدة المركز

تتميز صمامات فراشة متحدة المركز بتصميمها البسيط ، حيث يتم محاذاة القرص مع جسم الصمام. في هذا التكوين ، يدور القرص حول محور يقع بالتوازي مع تدفق السائل. تستخدم صمامات الفراشة المركز في المقام الأول في تطبيقات الضغط المنخفض ، مما يجعلها مثالية لمعالجة المياه والمياه العادمة. يسمح تصميمهم المباشر بالتحكم الفعال في التدفق وإسقاط الضغط الحد الأدنى ، مما يضمن الأداء الأمثل في الإعدادات المختلفة.

2. صمامات الفراشة غريب الأطوار

تتميز صمامات الفراشة غريب الأطوار ، والمعروفة أيضًا باسم صمامات الفراشة عالية الأداء ، بتصميم فريد يتيح أن يتم إزاحة القرص من مقعد الصمام. يعمل هذا التصميم على تحسين قدرات الختم ويقلل من التآكل على مكونات الصمام. صمامات الفراشة غريب الأطوار مناسبة بشكل جيد لتطبيقات أكثر تطلبًا ، بما في ذلك تلك التي تتضمن ضغوطًا ودرجات حرارة أعلى. يتفوقون في خدمات مثل التعامل مع الملاذ ، والسوائل المسببة للتآكل ، وغيرها من الوسائط الصعبة ، مما يضمن تشغيل وموثوقية طويلة الأمد.

3.

صمامات الفراشة المزدوجة غريب الأطوار ، أو صمامات فراشة الإزاحة الثلاثية ، تأخذ تصميم الصمامات غريب الأطوار خطوة إلى الأمام. مع تعويضات اثنين – واحدة لتناوب القرص والآخر لسطح الختم – هذه الصمامات توفر الأداء المعزز ، وخاصة في الظروف الصعبة. ينتج عن التصميم غريب الأطوار في احتكاك أقل بين القرص والمقعد ، مما يسمح بختم ضيق دون التآكل المرتبط بتصميمات الصمام التقليدية. إنها الخيار المثالي للتطبيقات ذات الضغط العالي ، وغالبًا ما تجد الاستخدام في الصناعات مثل النفط والغاز وتوليد الطاقة والمستحضرات الصيدلانية.
